Производство черепицы из глины: Изготовление черепицы в домашних условия и производство керамической черепицы из глины

Содержание

Изготовление черепицы в домашних условия и производство керамической черепицы из глины

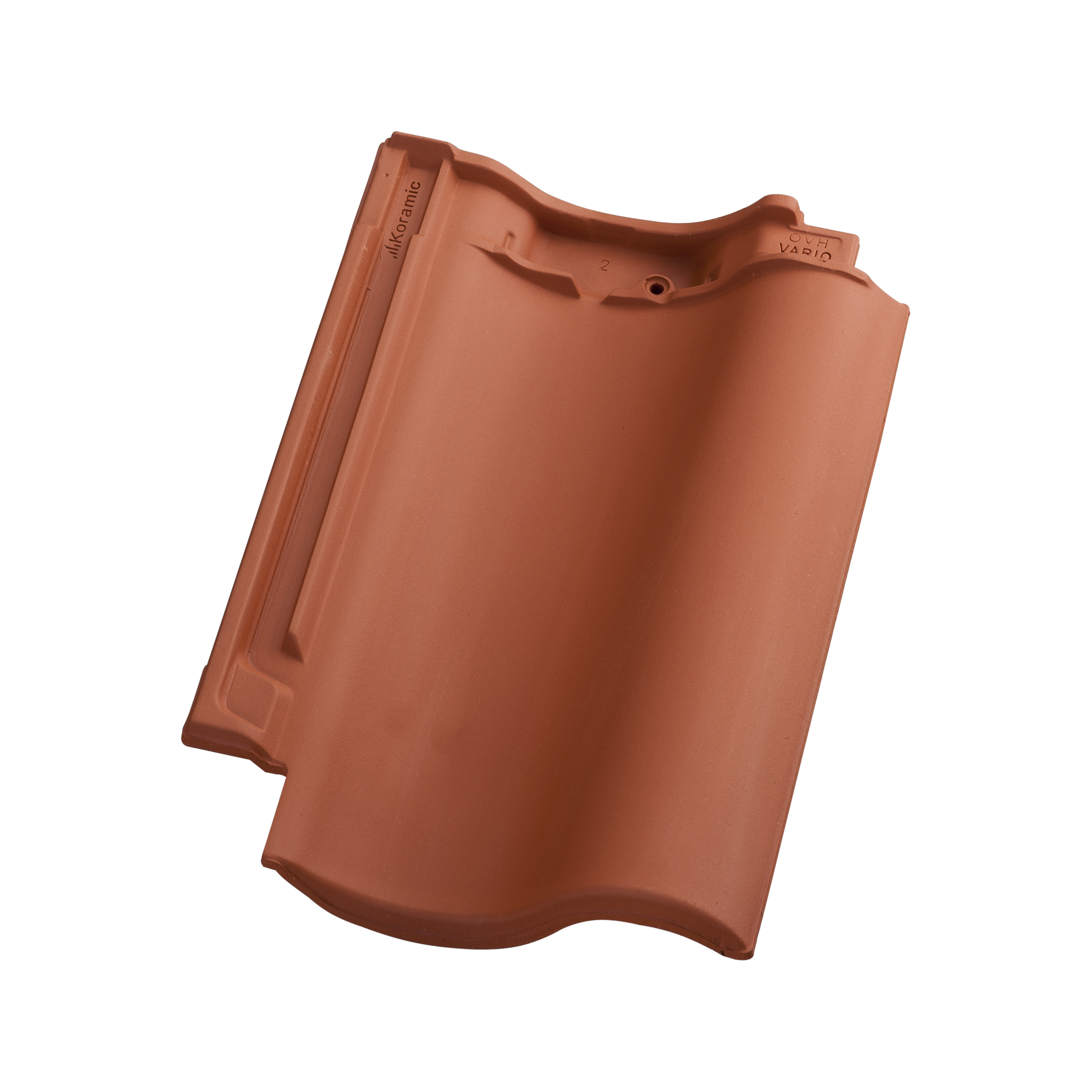

Керамическая черепица надежный, красивый и прочный материал широко распространенный в европейских и азиатских странах. Черепица сверх долговечна, срок ее службы более 100 лет. Изготовление черепицы из глины – процесс, который остается неизменным столетиями, особенно если речь идет о ручном производстве. Промышленный выпуск со временем стал более технологичным.

Содержание

  1. Керамическая черепица: ее плюсы и минусы.

  2. Производство черепицы в домашних условиях.

  3. Промышленный выпуск материала.

  4. Видео о производстве керамической черепицы.

Керамическая черепица: ее плюсы и минусы

Керамическая черепица, как бы не заверяли производители, на ряду с существенными плюсами имеет и ряд недостатков. Выбирая данный строительный материал важно знать их заранее!

Плюсы

  • Долгий срок службы более 100 лет.
  • Ремонт покрытию может потребоваться только после 20 лет использования.

  • Благодаря свойствам глины покрытие обладает высокими теплоизоляционными и шумоизоляционными свойствами. Летом – в доме будет прохладно, зимой – тепло.

  • Красивый внешний вид.

  • Прочность.

  • Огнеупорность.

  • Черепица не выделяет вредных веществ.

Минусы

  • Значительный вес

Важно: выбирая данный материал для своей кровли необходимо знать, что 1 кв.м покрытия весит от 50 до 70 к г. Для легкого строения керамическая черепица не подходит!

  • Необходимость привлечения к укладке кровли профессиональных специалистов.

Производство черепицы в домашних условиях

Производство керамической черепицы в домашних условиях начинается с выбора качественной глины. Именно от сырья зависит прочность будущего покрытия. Глина должна быть не жирной, не излишне песчаной, мягкой, вязкой и чистой.

Важно: если будет использована жирная глина, то после сушки покрытие сразу потрескается и потеряет свою форму!

После выбора глины наступает время ее подготовки к производству. В какой бы период глина не добывалась, она обязательно должна перезимовать. Глиняные гряды складывают на поверхности земли: осенью в них накопится вода, зимой она промерзнет, весной оттает. Так глина обретет необходимые для производства черепицы качества прочности.

Важно: морозить можно и несколько зим.

Качественно вымороженную глину замачивают, и через несколько дней начинают мять. На этом этапе можно использовать специальную глиномялку, но можно мять ногами. Подготовленным сырьем заполняют е формы. После того как черепица обрела нужную форму, каркас снимают и черепицу высушивают. Изготовление черепицы своими руками сложный процесс, требующий опыта и знаний.

Промышленный выпуск материала

Промышленное изготовление отличается от ручного использованием более качественной глины и более технологичным процессом. В заводских условиях изготавливают покрытие разных форм и цветов. Производство керамической черепицы состоит из :

  • Подготовка сырья.

Важно: чаще всего заводы имеют собственные карьеры, из которых экскаваторы добывают глину из глубоких слоев, наиболее качественную и чистую.

  • Глина вылеживается на открытом грунте, далее ее разбивают механическим оборудованием, смешивают с водой и пластификаторами (для придания большей эластичности).
  • Формирование черепиц. Для производства прессованного типа черепиц используют револьверный пресс, оборудование с помощью штампа из гипса придает глиняным пластинам необходимую форму.

  • Сушка. Готовая керамическая черепица высушивается минимум 48 часов.

  • Нанесение защитных слоев: наносят глазурь или ангоба. Глазурирование- это слой стекла, который защитит покрытие от выгорания, придаст ему блеск и повысит прочность. Ангобирование сделает поверхность матовой.

Важно: ангоба – покрытие, которое не может быть нанесено на обожженную черепицу!

  • Обжиг при температуре 1000 °С.

Один из самых важных этапов производства керамической черепицы, доступный только в промышленных условиях. Происходит с постепенным повышением температуры. Вначале из глины удаляется вся физическая вода, покрытие становится непластичным (120°С). Далее глина переходит в аморфное состояние (500°С до 650°С). Потом керамическая черепица становится более прочной (800°С ). При температуре в 1000°С создается некий расплав, который как бы обволакивает черепицу, уплотняя всю массу в единое целое.

Важно: обжиг энергоемкий процесс и дорогостоящий. Прошедшая через него черепица становится элитным классом кровельного покрытия и обладает высочайшими качествами прочности.

Видео о производстве керамической черепицы

Добавить комментарий

Завод для изготовления черепицы из глины. Мини заводы для производства керамических изделий, автоматические.

.

Минимальная производительность по черепице 3000 pcs/day

Далее приводится описание состава производственной линии по производству керамической черепицы и функциональное назначение её основных узловых элементов.

Данная информация представлена в целях более подробного изучения базовых особенностей технологии изготовления различных строительных материалов из глины с последующим обжигом.

Описание основных принципов технологического процесса:

(1)   Воздушная сушка сырья до достижения влажности 13% (для погрузчика) →
(2)   Ленточный питатель с бункерами, модель TL-WLJ-PD6 (для транспортировки) →
(3)  Конвейер, тип TL-SSJ-PD11 (для транспортировки сырья) + 2 магнитных уловителя, тип TL-RCBD-6.5 (для защиты оборудования от попадания металлических предметов) →

(4)  Высокоскоростной смеситель-дробилка, тип TL-XSJ-DG800 (для предварительного дробления и перемешивания сырья, получения фракции не более 5 мм) →
(5)   Конвейер, тип TL-SSJ-PDPD12 (для транспортировки переработанного сырья) →
(6)  Двухвальный смеситель, тип TL-JBJ-300II + система подачи воды (для перемешивания сырья и достижения влажности 18%-22%) →
(7)   Конвейер, тип TL-SSJ-PD13 (для транспортировки переработанного влажного материала) →
(8) Высокоскоростной смеситель-дробилка, тип TL-XSJ-DG800 (для предварительного дробления и перемешивания сырья, получения фракции не более 1. 5-2 mm) →
(9)  Конвейер, тип TL-SSJ-PD14 (для транспортировки подготовленного материала) →
(10)  Смеситель-гранулятор, тип TL-ZLJ-YPA (для последующей обработки сырья путём его гранулирования, что значительно улучшает качественные показатели конечного продукта перед последующим вылёживанием глины в течение 3-6 дней. Особенно это актуально для сырья с содержанием повышенного количества песка.) →
(11)   Конвейер, тип TL-SSJ-PD15 (для транспортировки полуфабриката) →
(12)  Склад хранения (вылеживания) глины (вылёживание глины в течение 3-6 дней после её гранулирования, для обеспечения получения конечной продукции более высокого качества)  →  Узел-2
(13)   Автоматическая система контроля (для подготовки перед дальнейшим использованием материала)

2. Автоматическая экструзия & полусухое формование. Узел – 2 (1 комплект)

Описание основных принципов технологического процесса:
(все последующие процессы до п. 20 осуществляются в автоматическом режиме)
14)    Конвейер, тип TL-SSJ-PD21 (для транспортировки подготовленного полуфабриката к…) →
15)    Ленточный питатель с бункерами, модель TL-WLJ-LB6 (для подачи и дозирования материала) →

16)    Конвейер, тип TL-SSJ-PD22 (для транспортировки подготовленного качественного материала к экструдеру) →
17)   Вакуумный экструдер, тип TL-CXJ-B40-30 + насадка для формования черепицы, тип TL-JCM-RT-ST, или другая насадка (для первичного формования черепицы) →
18)  Пресс-автомат для окончательного формования черепицы, тип TL-AUTOYWJ-1W + пресс-форма для изготовления черепицы, тип TL-SYM-RT-ST или другая пресс-форма (для формирования чёткой формы и правильных геометрических размеров черепицы) →
19)  Манипулятор конвейерного типа для захвата и передачи изделий, тип TL-JXSSSJ-JZ (для перемещения свежеотформованных изделий от зоны формования к месту последующей обработки) →
20)    Загрузка в сушильные установки транспортных поддонов (осуществляют рабочие) *** 0  → Узел-3
21)    Автоматическая система контроля (для подготовки перед дальнейшим использованием изделий)

Описание основных принципов технологического процесса:

(не для кафельной плитки)
20) Транспортные поддоны (для загрузки рабочими или автоматической системой***2 to) →
22) Multi-Tracks Dryer (для сушки изделий & после обработки горячим воздухом из печей наличие влажности должно быть менее 3-5 %. По окончании сушки изделия транспортируются в зону разгрузки и разгружаются рабочими или в автоматическом режиме ***3)→
23) Транспортная система (для транспортировки изделий в печи) →
24) Тоннельные обжиговые печи (для обжига изделий при температуре около 1150℃ до окончательной готовности продукта) →  Сортировка и упаковка готового продукта (выполняется подсобными рабочими или в автоматическом режиме***4) +
25) Автоматическая система контроля (для сушки и обжига)

***0, 1, 2, 3, 4—Мы должны знать какой вид топлива Вы предпочитаете использовать, его теплотворную способность и характеристики, чтобы сделать для Вас лучшее предложение по печам. Это очень важно для поддержания нужной температуры при обжиге. А также мы должны знать ваш инвестиционный бюджет, чтобы дать для вас лучшее предложение, и в том числе, для того чтобы знать для какого режима готовить предложение по «Узлу – 3» — автоматическое управление или нет.



1. Двухвальный смеситель, тип TL-JBJ-300II


Основные технические параметры двухвального смесителя, тип TL-JBJ-300II
Размеры LxWxH (mm) Производительность (tons / hr)  Длина зоны перемешивания (mm) Мощность электродвигателя (kw)  Вес (kg)
5,100 x 1,700 x 825 15 — 25 3,000   37 ≈  4000
1.
Разработан специально для эффективного выполнения трёх функций: перемешивания, смешивания с водой, разминания.
2. Тип TL-JBJ-IIили TL-JBJ-IVспособен выполнять свои функции в комплектации из двух или четырёх валов, вращающихся в противоположных направлениях (добавляется при необходимости, если того требует заказчик или технологический процесс).

2. Высокоскоростной двойной смеситель-дробилка – мельница, тип TL-XSJ-DG800

Основные технические параметры высокоскоростной двойной мельницы, тип TL-XSJ-DG800
Размеры LxWxH(mm) Производительность (tons / hr) Размер частиц на входе / на выходе (mm) Мощность электродвигателя (k w) Вес (kg)
3,150 x 1,580 x 1,550   15~25 ≤100  /  ≤2 ~ 5 67 ≈  6000

Особенности этого типа


1.
Специальная разработка для осуществления процесса тонкого помола и просеивания.
2.Некоторые модификации могут иметь свои особенности; тип CG двойные редуктор-ролики, тип DG двойные молотки, тип CX – ударно-экранный способ измельчения, и тип GS4 – роторный экран, для выполнения всех возможных вариантов помола.

3. Смеситель-гранулятор, тип TL-ZLJ-YPA



 Основные технические параметры смесителя-гранулятора, тип TL-ZLJ-YPA
Размер LxWxH (mm) Производительность (tons / hour) Диаметр внутреннего ствола (mm) Мощность электродвигателя (k w) Вес  (kg)
1,920 x 1,820 x 1,540 15 ~ 20 ¢1000 22 ≈  4000
Разработан специально для повышенных требований к эффективности процесса смешивания и гомогенизации сырья, с возможностью последующего гранулирования. Для повышения стабильности и долговечности работы смесителя, предусмотрен понижающий редуктор и высокопрочный блок-нож.

4. Ленточный питатель с бункерами, тип TL-WLJ-PD6



 Основные технические параметры ленточного питателя, тип TL-WLJ-PDPD6
Размеры LxWxH (mm) Вместимость (m3) Скорость (регулируемая) (m/min) Мощность электродвигателя (k w) Вем (kg)
(4,644) x (1,960) x (1243) 6 0.5 ~ 1.6 4.5 ≈  3200
Специально для процесса подготовки материала с тремя функциями: смешивание, хранение, транспортировка.  Установка TL-WLJ-LB серия предназначена для всех видов глинистых пород, в то же время, серия TL-WLJ-PD в основном предназначена для сухих порошкообразных материалов.

5. Вакуумный экструдер, тип TL-CXJ-B40-30



Основные технические параметры вакуумного экструдера, тип TL-CXJ-B40-30
Размеры LxWxH (mm) Производительность (регулируемая по VFD)  (tons/hr)   Максимальный диаметр вала (mm) Номинальный диаметр шнеков (mm)
4,600 x 1,800 x 1,300 5 ~ 8 ¢162 ¢400  / ¢300
Давление вакуума (mpa) Смешивание / Мощность электродвигателя (kw) Давление экструдирования (mpa) Вес (kg)
≤ — 0. 095 45   3.0 ≈  6000
Разработан специально для производства керамической плитки, кирпича, других кубических элементов высокого качества. Цельнометаллический корпус, специальные твёрдосплавные шнеки и надёжный редуктор, обеспечивают стабильность работы оборудования и качество выпускаемой продукции

6. Модульные тоннельные печи.

1. Один комплект состоит из 148 метров тоннельных печей
Предлагаемые тоннельные печи представляют собой сборную конструкцию из отдельных модулей, которые могут быть собраны за короткое время практически на любой рабочей площадке. Предварительное предложение содержит рекомендации по применению в качестве топлива природный газ. Каждый комплект тоннельных печей состоит из 41 модуля (каждый длинной 3600 мм).
Все модули изготовлены из специальной стали укреплённой горячекатанными стальными профилями и покрыты огнестойкой краской. Стыки между модулями имеют специальные замковые уклоны, обеспечивающие плавный переход между ними с надёжным герметичным соединением.
Длинна тоннельной печи: 1,480,000mm,                              Внутренняя/внешняя ширина тоннеля: 2650mm / 3600 mm


Размер стеллажей передвижных: 3600 x 2600 mm,               Высота транспортных поддонов: 620 mm

2. Один комплект двойных воздушных каналов для горячего воздуха – 73 метра
Воздуховоды для горячего воздуха оснащены вытяжными вентиляторами и температурными детекторами с помощью которых регулируется влажность и температура внутри.
Каждый канал может вместить до 19 передвижных поддонов, а всего 38. Потолок сушилки изготовлен из армированной бетонной плиты. Сама сушилка оснащена легко монтируемыми раздвижными воротами. Сушилка и система воздухоподготовки рассчитаны в том числе и на размещение в ней стандартного кирпича.
Длина сушилки: 73,000mm,                                          Внутренняя/внешняя ширина сушилки: 5250mm / 5750 mm Размеры передвижных стеллажей: 3600 x 2600 x 620 mm

7. Краткие заключительные условия.

1        Соответствующие договорённости для случаев направления специалистов предприятия за рубеж (в Россию, Казахстан, Грузию…): если это необходимо, поставщик оборудования может направить покупателю технических специалистов для осуществления работ по монтажу оборудования, его настройке и вводу в эксплуатацию. В этом случае покупатель оплачивает расходы, связанные проездом, проживанием и питанием специалистов, а так же оплачивает их работу из расчёта USD30 за каждый рабочий день на одного человека.

2        Система энергопотребления: трёхфазная, напряжение 380V/50Hz (или иная система, в зависимости от требований заказчика).

3        Сроки доставки и установки оборудования:
Изготовление и поставка оборудования осуществляются в течение 90 дней после подписания контракта и получения предоплаты; установка оборудования осуществляется в течение 60 дней.

4        Обеспечение качества оборудования и оказываемых услуг:
a)  Гарантийный срок работы оборудования – один год, при условии его эксплуатации в соответствие с его функциональным назначением;
b)  Направление квалифицированного персонала для настройки и корректировки поставляемого оборудования;  c)  В период гарантийного срока покупатель в полном объёме обслуживается по всем вопросам связанным с управлением оборудованием посредством телефонной (факс), почтовой и иной формой связи;
d)  Для обеспечения нормальной эксплуатации оборудования, предприятие обеспечивает устранение проблем и необходимый ремонт, при условии если такие проблемы возникли при наступлении гарантийного случая;
e)  Установка и тестовый запуск: во время установки и тестирования оборудования техническими специалистами предприятия-изготовителя, с соблюдением норм и стандартов установленных китайской системой качества, желательно, чтобы в этот период технический персонал покупателя осуществлял совместную работу в целях повышения своей квалификации и обучения. Это лучший способ ознакомления с техникой и её возможными неисправностями.

5        Условия предложения, выполняемые заказчиком:
a)  Покупатель самостоятельно обеспечивает поставку к месту размещения оборудования: газа, воды, электричества;
b)  Покупатель самостоятельно обеспечивает организацию производственных площадей и помещений необходимых для размещения оборудования;
c)  Покупатель самостоятельно обеспечивает наличие в месте размещения линии необходимых инструментов, ГСМ, специального оборудования и т.п.;
d)  Покупатель самостоятельно отвечает за иные необходимые элементы, не упомянутые в настоящем предложении.

6        Упаковка оборудования осуществляется на транспортные поддоны с учётом всех требований, необходимых для осуществления морских перевозок..

7        Условия оплаты: Оплата осуществляется в долларах США на условиях T/Т:
a)  Тридцать процентов (30%) от основной цены, в виде авансового платежа, оплачиваются в течение 7 дней после подписания контракта;
b)  Шестьдесят пять процентов (65%) от общей цены контракта должны быть оплачены после уведомления покупателя о готовности оборудования;
c)  Пять процентов (5%) оплачиваются в течение 7 дней после получения оборудования и проверки его качества и комплектации.

 http://brickandpress.com/

.

23.04.2021

27.08.2018

27.08.2018

27.08.2018

27.08.2018

Производство керамической черепицы

В настоящее время одним из самых экологически чистых кровельных материалов является керамическая черепица.

Технология ее изготовления подвергается постоянному процессу совершенствования, но, несмотря на это по-прежнему выделяют три стадии в изготовлении керамической черепицы – это подготовка, формовка и собственно обжиг материала. В качестве исходного материала для производства керамо-черепицы используют керамическую глину, ее еще называют гончарной. Перемешивая ее до однородного состояния, добавляют различного рода пластификаторы, которые в дальнейшем облегчают процесс формовки черепка. Черепицу производят двумя способами – штамповочным и ленточным. В случае ленточного варианта изготовления происходит формирования ленты, которая после разрезается на отдельные кусочки – плитки. Штамповочный вариант предусматривает получение черепичной плитки прессовочным методом в металлических пресс-формах. Далее, готовые плитки подвергают обжигу при высокой температуре порядка 1000 градусов по Цельсию.

Изготовить по-настоящему натуральную черепицу высокого качества довольно сложный процесс. Важнейшим свойством, определяющим качество полученной черепицы, является высокая плотность материала, что в свою очередь ведет к уменьшению его пористости. При условии высокой степени пористости черепицы, снижается ее морозоустойчивость и водопроницаемость. Для обеспечения низкой пористости керамической черепицы прибегают к специальным технологическим мероприятиям. В качестве исходного материала для изготовления черепицы берут глину с низким содержанием примесей, так как в процессе обжига, примеси, содержащиеся в глине, сгорают, образовывая поры, которые могут объединяться в целые полости. Также можно этого избежать, уплотнив верхний слой, нанеся на поверхность черепка специальную глину – ангоб. Данный вид глины во время обжига при высокой температуре частично сплавляется, образуя при этом плотный слой – глазурь, которая представляет собой стекловидное покрытие, которое закрепляется в процессе обжига.

Плохое влияние на керамическую черепицу оказывают различные известковые включения, которые под воздействием осадков в виде дождя гасят известь, ухудшая при этом внешний эстетичный вид кровли.

За многовековую историю керамической черепицы было придумано великое множество самых разнообразных ее форм, однако выделяют три основные формы: волнообразную (голландскую), плоскую (ее еще называют «бобровый хвост») и желобчатую (татарская, античная). У каждого вида керамической черепицы есть свои преимущества и недостатки. Недостатком кровли, уложенной черепицей с плоской и желобчатой формой, является наличие щелей, посредством которых в конструкцию кровли попадает вода и снег. Для предотвращения этого, частенько такую кровлю заливают известковым раствором, нарушая при этом естественную вентиляцию крыши и увеличивая нагрузку на стропильные строения, так как общий вес кровли соответственно увеличивается. Черепица волнообразной формы лишена данного недостатка. При помощи пазов, которые расположены на тыльной стороне черепицы, плитка защелкивается, а выступающие гребни образуют извилистый лабиринт, который не пропускает атмосферные осадки в пространство под кровлей.

Изготовленная ленточным способом, керамическая черепица, имеет лишь вертикальные пазы, тогда как отштампованная черепица имеет еще и горизонтальные пазы. В случае при наличии только вертикальных пазов в процессе монтажа возможна корректировка небольших геометрических погрешностей крыши, тогда как при наличии и горизонтальных и вертикальных пазов такая возможность отсутствует.

Технология производства керамической черепицы – статьи

Несмотря на многовековую историю производства керамики, этапы и процесс изготовления керамической черепицы у разных производителей практически идентичны. Поговорим о том, что влияет на изготовление качественной черепицы.

Основные компоненты производства

Сырье. Исходным сырьем для производства керамической черепицы является 100% натуральный материал — глина в различных пропорциях. Сырье должно иметь определенный состав и свойства, которые обеспечивают качество конечного продукта. Чем больше в глинистом сырье глинистых частиц, тем выше пластичность материала и воздушная усадка глин.

Добыча. Добытая из карьера глина мелко перемалывается, просеивается, перетирается, чужеродные материалы удаляются. Затем увлажненная глина поступает в специальное хранилище, в котором поддерживается необходимая температура и влажность. Здесь она находится от полугода до года.

Этапы производства

  • Формовка и сушка. Полученная пластичная масса приобретает форму будущей черепицы путем штамповки, либо путем формовки. Гипсовые штампы для прессования черепицы являются сегодня знаком самой современной технологии производства. Перед обжигом изделия должны быть обязательно высушены во избежание неравномерной усадки, искривлений и растрескивания. Сушка производится в специальных камерах при постоянном контроле температуры и влажности воздуха.

  • Покрытие и придание цвета. Для придания черепице цвета, отличного от натурального, её дополнительно покрывают декоративным слоем — глазурью или ангобом.

Ангоб — это смешанная с водой порошкообразная глина, в которую добавлены различные минеральные вещества, дающие при обжиге соответствующие цвета и оттенки.

Глазурь — представляет собой стекловидную массу, которую наносят на поверхность заготовки перед обжигом. При высоких температурах глазурь затвердевает, образуя глянцевый защитный слой по всей поверхности черепицы.

  • Обжиг. этот процесс можно разделить на 3 периода: прогрев сырца (при температуре 120°С), собственно обжиг (свыше 1000°С) и регулируемое охлаждение. После остывания черепица приобретает камневидное состояние, водостойкость и прочность. В процессе обжига очень важную роль играет наличие современного оборудования — чем медленнее идет нагрев и остывание продукции в процессе обжига — тем выше качество керамической черепицы и лучше её геометрия.

  • Контроль качества. После того, как черепица остыла, она проходит проверку на качество, а именно 100% проверку на звук и внешний вид. Четкий и ясный звук при ударе о черепицу говорит об отсутствии микротрещин. В конце производственного процесса черепица упаковывается на палеты, проходит дополнительную обработку водой (для нейтрализации извести) и оборачивается пленкой. Затем упакованная черепица доставляется на склад или строительную площадку.


технология производства черепицы своими руками

Издавна все строительные материалы изготавливались только вручную. Со временем, в процессе совершенствования этой отрасли, появилось промышленное производство. Несмотря на стремительное развитие науки и техники, до сих пор активно используется ручной труд, в процессе сооружения домов и создания материалов. В частности, черепица своими руками – не редкое явление для бытового строительства.

Выбор материала

Основой для изготовления черепицы является глина. Прочность и внешний вид будущего изделия зависит от того, какого качества материал будет использован. Практика показывает, что оптимальный материал для черепицы – это глина, применимая для формирования посуды. Она в меру жирная и не содержит излишне много песка.

Использование компонентов с большой долей песка приведет к тому, что черепица будет трескаться. Визуально глина должна быть чистой, а на ощупь быть вязкой и мягкой. Есть несколько методов проверки на соответствие требованиям:

  • при растирании материала в руках не должны чувствоваться песчинки;
  • глиняный комок, брошенный на землю, должен образовать лепешку. Если материал растрескивается или разлетается на части – глина не качественна;
  • при лепке глина должно легко поддаваться формовке.

Прежде, чем изготавливать крупную партию черепицы, рекомендуется сделать одно пробное изделие и проверить, соответствует ли оно следующим критериям:

  • цвет изделия – равномерный, красный;
  • отсутствие трещин и неровностей на поверхности;
  • качественная черепица не должна сильно пропускать воду, это можно проверить, опустив ее в емкость с водой и посмотреть, насколько она прибавит в весе;
  • при ударе по изделию должен быть звонкий, похожий на металлический, звук;
  • изделие должно быть способно выдержать вес взрослого человека;
  • при обжиге элемент может уменьшиться в объеме, не более, чем на 5%;
  • сечение черепицы на изломе должно быть равномерного цвета и не иметь пузырьков.

Подготовка глины для черепицы

Подготовительный этап предусматривает вымачивание глины в воде, примерно 2-3 дня. После этой процедуры глину необходимо тщательно перемешать, для чего используется глиномешалка (глиномялка). Этот аппарат есть в продаже, но также его можно соорудить и самостоятельно из досок и металлических ножей.

Устройство подобной системы похоже на мясорубку и принцип действия аналогичен. В таком аппарате следует перемешать глину не менее двух раз.

Формирование плоской черепицы

Процедура изготовления черепицы может происходить несколькими способами, в зависимости от ожидаемого результата.

  • Например, плоская черепица требует наличия формовочной рамки из металла или дерева размерами 33х21 см при толщине чуть более 2,5 см. Дно рамки формируется в виде подвижной дощечки, свободно укладывающейся внутрь  самой рамки. Толщина дна должна быть в пределах 1,25 см.
  • Готовая рамка находится на ровной поверхности (на столе), а в нее укладывается дощечка-дно. Форма посыпается сухим пеком или золой.
  • Затем из достаточно большого комка глины формируется куб.
  • Далее этот куб нарезается на пласты толщиной 2 см. Производить нарезку удобно с помощью натянутой стальной проволоки.



Один из пластов укладывается в формовочную рамку таким образом, чтобы заполнить все пространство рамки. В месте, где у черепицы должен быть шип, следует сделать нажатие на пласт.

Далее скалкой, предварительно смоченной в воде, выполняется раскатка изделия, и убираются излишки глины на рамке.

Затем снимается рамка, а изделие накрывается доской. После этой процедуры изделие переворачивается и снимается дощечка-дно. Формовка завершена, и изделие можно относить на сушильную полку.

Сушка черепицы из глины

После придания изделиям нужной формы следует ответственно подойти к следующему этапу – равномерно высушить черепицу. Изделие должно просохнуть полностью, что не позволит образоваться трещинам. Скорость высыхания зависит от количества влаги, содержащегося в глине.

Оптимально сушка изделий должна выполняться в помещении, но если нет такой возможности, то следует обеспечить навес. В течение 10 суток черепица находится на полках и сушится.

Обжиг изделий

Процесс обжига изделий – самый ответственный этап во всем производстве. Для этой цели используются особая печь, подобие которой можно соорудить самостоятельно.

  • Конструкция печи подразумевает наличие четырех отделов: топка, камера для обжигания, поддувала и трубы. Между камерой обжига и топкой устанавливается отделяющая стенка с отверстиями. Она закрывается в то время, когда камера полностью загружается черепицей. Также печь оснащена задвижкой для регулирования тяги  и перекрыта сводом.

Укладка черепицы выполняется на большое или меньшее ребро, в зависимости от формы изделия. Общее правило – каждая черепица должна стоять вертикально. Для того чтобы она не падала, можно подпирать изделия разбитыми обломками уже обожженного материала.

Процедура проводится так долго, пока черепица не станет слегка остекленевшей на поверхности. Это признак того, что изделие готово. Чем дольше материал находится внутри печи, тем лучше это сказывается на ее прочности и долговечности. Однако доводить до сильного обгорания не нужно.

Сортировка и ее особенности

Готовой черепица считается после извлечения из печи и полного остывания. Когда изделия готовы, их следует осмотреть и отсортировать.

Для кровли подходит черепица с однородной окраской, звонко звучащая при ударе и не имеющая неровностей. Изделия, которые не прошли этот отбор, могут оказаться пригодными для формирования навеса или для других целей.

Хранить изделия следует в закрытом помещении или под навесом. Обязательно нужно предусмотреть поддон и не укладывать элементы на голой земле.

Крыша, покрытая черепицей собственного производства, имеет красивый вид и весьма долговечна. Выполнение укладки не требует специальных навыков и реализуется достаточно просто. Крутой уклон крыши способствует быстрому сходу осадков, что благоприятно сказывается на кровле. Удачи!

Как самостоятельно сделать черепицу из глины. Кустарные и промышленные технологии изготовления и обжига глиняной черепицы с наглядными фото и схемами


I этап. Выбор глины

От качества глины напрямую зависит то, насколько керамическая черепица будет прочна и эстетична. Лучше всего брать ту глину, которую обычно используют для изготовления горшков: не жирную, но и не слишком песчаную. Потому что натуральная черепица из слишком жирной глины при сушке станет коробиться и трескаться, а из тощей — интенсивно впитывать влагу и плохо переносить морозы.

Глина должна быть вязкой, мягкой и чистой. Вот как можно определить ее качество:

1. Способ 1. Смять ком глины и бросить с силой на пол. Он должен расплющиться как тесто, в лепешку – без трещин и без рассыпавшихся кусков.

2. Способ 2. Растереть глину между пальцами – песка чувствоваться не должно.

3. Способ 3. Размять глину и попробовать вылепить из нее формы. Она должна быть пластичной.

А еще для большей надежности изготовляется из выбранной глины одна керамическая черепица — для пробы. Если глина была подходящей, то:

· цвет будет ровным, красным;

· поверхность будет иметь ровный стекловидный налет, без каких-либо искривлений или трещин;

· опущенная в воду качественная керамическая черепица не должна сильно увеличиться в весе;

· при ударе по черепице будет слышаться ясный металлический звон;

· положенная на два бруска готовая керамическая черепица должна легко выдержать стоящего на ней взрослого человека;

· общий объем одной черепицы при обжигании не уменьшился более, чем на 5%;

· на изломе хорошая керамическая черепица будет одинакового цвета без пузырьков.

II этап. Заготовка глины

Как только выбрана хорошая глина, ее можно начинать подготавливать к обработке. Обычно для черепицы заготавливается глина в любое время года, но перезимовать она все же должна. Производство керамической черепицы в домашних условиях начинается с выбора качественной глины. Именно от сырья зависит прочность будущего покрытия. Глина должна быть не жирной, не излишне песчаной, мягкой, вязкой и чистой.

Важно: если будет использована жирная глина, то после сушки покрытие сразу потрескается и потеряет свою форму!

После выбора глины наступает время ее подготовки к производству. В какой бы период глина не добывалась, она обязательно должна перезимовать. Глиняные гряды складывают на поверхности земли: осенью в них накопится вода, зимой она промерзнет, весной оттает. Так глина обретет необходимые для производства черепицы качества прочности.

Важно: морозить можно и несколько зим.

Качественно вымороженную глину замачивают, и через несколько дней начинают мять. На этом этапе можно использовать специальную глиномялку, но можно мять ногами. Подготовленным сырьем заполняют е формы. После того как черепица обрела нужную форму, каркас снимают и черепицу высушивают. Изготовление черепицы своими руками сложный процесс, требующий опыта и знаний.


Итак, вынутую из земли глину нужно сложить на поверхности грунта в виде гряд шириной 2 м и высотой 70 см. Такие гряды принято называть штабелями. Вот так глина и должна будет лежать до тепла – осенью от дождей хорошо намокнуть, зимой промерзнуть, а весной – оттаять. После всего этого обрабатывать ее будет намного легче. А чтобы глина промерзала лучше, штабеля периодически желательно перемешивать и даже заливать водой. Ведь чем дольше будет ее переморозка, тем лучше. Даже если глина вот так пролежит несколько лет – это будет ей только на пользу.

III этап. Подготовка глины к обработке

Перед обработкой вымороженную глину нужно замочить, и через двое-трое суток можно будет начинать мять. Для этого существует глиномялка, которую можно сделать самостоятельно из деревянной бочки либо толстых досок в виде ящика. Внутрь глиномялки необходимо вставить деревянную или железную ось, и на нее насадить винтообразным способом железные ножи. Механизм схож с перекручиванием мяса в мясорубке. А для лучшего перемешивания можно поставить дополнительные ножи по бокам глиномялки. Перемешивать саму глину лучше не менее двух раз.

IV этап. Формирование черепицы

Проще всего изготавливается плоская керамическая черепица для кровли. Для этого понадобится деревянная либо железная формовочная рамка с ручкой с размерами 33х21 см, и толщиной чуть больше, чем 2,5 см. К рамке будет приложена дощечка как подвижное дно, которая станет точно проходить сквозь рамку и равняться по толщине 1,25 см, а также вверху иметь вырез для шипа.

Итак, на рабочий стол кладется рамка, а в нее – дощечка с вырезом. Все это посыпается золой или сухим песком. Рядом на столе кладется большой ком уже мятой глины и ему придается форма куба. Далее натянутой тонкой стальной проволокой нарезаются несколько пластов с толщиной 2 см.

Теперь берется один пласт глины, кладется в рамку и сильно сжимается там, где у черепицы должен быть шип. Затем прибавляется комок глины и смоченной в воде скалкой (чтобы не прилипала) счищаются излишки глины с самой рамки. После всего этого рамку нужно аккуратно снять, а сама керамическая черепица покрывается сушильной доской. Далее ее нужно перевернуть и снять дощечку. И все — черепицу можно относить на сушильные полки. Главное, чтобы при формировании черепицы пласт был отрезан так, чтобы рамка была вся заполнена, потому что после обжига добавленная глина будет отставать.


Формировать римскую или голландскую черепицу немного сложнее, но подобную технологию вполне можно освоить без какого-либо опыта. Существует даже статистика, что один только рабочий за день способен сделать таких 500 заготовок.

Но монтаж натуральной черепицы имеет свои особенности. Так, для коньков крыши готовится особая керамическая черепица, называемая коньковой.

V этап. Сушка глиняной черепицы

Сформированная керамическая черепица должна хорошо просушиться – медленно и равномерно по всей поверхности, иначе не избежать трещин. А время сушки зависит от того, насколько круто была замешана глина – чем сырее она была, тем быстрее выйдет вода.


Сушить черепицы можно только в закрытом помещении, или хотя бы под навесом. Для этого нужно заранее сделать временные полки либо кирпичи как подставки. А сушить нужно будет 10 суток.

VI этап. Обработка

Обожженная натуральная черепица далеко не всегда получается идеально ровного цвета, а потому ее часто предварительно подвергают дополнительной обработке. В основном это – глазурование. Черепица покрывается особым стекловидным слоем, который делает ее более красивой. Но это достаточно дорогое удовольствие, а потому чаще на черепицу наносится полива, которая делает из красной чистой жирной глины. Ее сначала высушивают и перемалывают, а потом разводят водой как густое молоко. Перед самим обжигом глину опускают в такой раствор и снова кладут на сушильне полки. После обжига черепица получается ровного красного цвета, с улучшенными качествами и увеличенным сроком службы.

VII этап. Обжиг

Обжиг – это самый ответственный момент в производстве черепицы. Обжигать черепицу нужно в особых печах, которые называются печами периодического действия. Такие можно увидеть в старых голландских деревушках, и вполне возможно спроектировать что-то подобное по схожей схеме и у себя на участке, правда, меньшего размера.


Итак, печь для обжига черепиц состоит из четырех отделений – топки, зольника, обжигальной камеры и трубы. За топкой установлена стенка с отверстиями, которая отделяет ее от обжигальной камеры. Как только камера будет полностью загружена черепицей, в задней ее части будет выложена временная стена с отверстиями. Также в такой печи установлена специальная задвижка для уменьшения или увеличения тяги, а сама печь перекрывается сводом.

К слову, сзади такой печи всегда устроено больше отверстие для выгрузки и загрузки черепицы. А на время обжига его закладывают кирпичом либо засыпают песком – чтобы уменьшить теплопотери. Но дверцу небольшую всегда оставляют – чтобы наблюдать за ходом обжига и отбирать пробники.

Саму черепицу можно укладывать для обжига по-разному: вертикально, если это голландская или татарская черепица, и боком на ребро, если она плоская. Но любая черепица должна стоять вертикально, на небольшом расстоянии друг от друга и без какого-либо наклона. Чтобы она не наклонялась, можно заклинить ее кусками разбитой и уже обожженной.

Обжигать черепицу нужно до такой степени, пока она не станет слегка остеклованной по своей поверхности. Вообще, остеклованность – это признак пережога черепицы, но ее лучше передержать в огне, чем недопечь. Обычно чем больше продержалась черепица в печке, тем она крепче. И монтаж керамической черепицы с пережогом – гарантия особой прочности и долговечности крыши. Но без фанатизма – полностью сжечь глину вполне возможно.



VIII этап. Сортировка

После того, как черепица остынет, ее выгружают из печи и сортируют. Так, для кровли вся она должна быть прямой, звонкой, без трещин и равномерно окрашенной. А остальную черепицу можно смело использовать для покрытия навесов. Хранить черепицу нужно под навесом, с хорошей защитой от снега и дождя. И нижние ряды должны лежать не на земле, а на досках.

Все черепичные крыши долговечны, просты в уходе и очень красивы. Да и монтаж керамической черепицы не составит труда даже начинающему строителю – все предельно просто. Чем круче будет скат, тем лучше для самой черепицы – снег меньше будет на ней задерживаться. А вот в жарких местностях черепицу можно применять и для покрытия пологих крыш.

Удивительно, как меняется жизнь. Многое из того, что мы сейчас привычно приобретаем в магазинах в готовом виде, 100 лет назад люди делали своими руками: мололи муку, пекли хлеб, пряли, ткали и т.п. Дома строили тоже самостоятельно, заготавливая, в том числе и строительные материалы: пилили лес, делали доски и кирпичи, жгли известь.
Но и в более близкие к нашему времени периоды люди вынуждены были возвращаться к хозяйственному «самообслуживанию», вспоминая дедовские методы и технологии. Вынуждали их к этому или послевоенная разруха и сопутствующий ей товарный голод, или же брошенность на произвол судьбы властями. От тех времён остались не только предметы, сделанные руками наших дедов или построенные ими дома, но и масса литературы, посвященной кустарному производству самых разных товаров.


Держать в руках такие книги и брошюры, выпущенные, как правило, в 20-е или 40-е годы XX в., очень интересно. Причём интерес этот не только исторический. Дело в том, что традиционные технологии, которым посвящены эти пособия, интересны сегодня в силу того, что основаны они были на использовании преимущественно местных природных материалов — экологически чистых и экономически выгодных. А это уже повод заинтересоваться ими людям, уставшим от грязи современного производства и постоянно растущих цен на строительных рынках.
К книгам подобного рода относится и брошюра инженера А.Скачкова «Несгораемая крыша из глиняной черепицы», выпущенная в 1925 году в серии «Страховая библиотека крестьянина». В ней подробно рассказано, как сделать своими рукам и глиняную черепицу. Мы приводим сокращённое описание этой технологии.

Выбор глины и её подготовка

Качество глины для черепицы всегда имело большое значение. Самая лучшая глина — это та, из которой выделывают горшки, не жирная и не песчаная, а средняя. Она должна быть чистой, мягкой и вязкой, Черепица из очень жирной глины при сушке коробится и трескается, а из тощей получается очень слабой, сильно впитывающей воду и морозонеустойчивой.
Но и очень жирную или очень тощую глину можно приспособить для черепицы, Для уменьшения жирности следует прибавить в глину мелкого чистого песка или мелкотолчёных кирпичей, горшков, черепицы. Если же глина слишком тощая, то можно отмучить из неё песок.

Существует много простых способов узнать пригодность глины для черепицы, вот некоторые из них:

· Смятый ком из глины, брошенный с силой на пол, должен сплющиться подобно тесту, без трещин, в лепёшку, а не рассыпаться на отдельные куски.

· При растирании глины между пальцами не должно чувствоваться песка.

· Хорошо размятая глина должна легко принимать и сохранять все формы, какие ей придают (должна быть пластичной).


Но самый надёжный способ узнать пригодность глины — это изготовить из неё несколько пробных черепиц. При хорошей глине готовая черепица имеет ровный красный цвет, на ней нет трещин и искривлений, при ударе по ней она издаёт ясный металлический звон, а при опускании в воду не сильно увеличивает свой вес. Кроме того, будучи положена на два бруска, она должна свободно выдерживать стоящего на ней человека, по поверхности иметь лёгкий стекловидный налёт, а на изломе быть одинакового цвета и без пузырьков. Хорошо, если при высыхании и обжиге размеры черепицы уменьшились бы не более чем на 5%.
После выбора и заготовки глины её необходимо подготовить к последующей обработке. Для черепицы глину заготавливают во всякое время года, но она обязательно должна перезимовать. Вынутую из грунта глину складывают на поверхности земли в виде длинных гряд шириною 1,5-2 м и высотой 0,7 м, при какой угодно длине. Эти гряды называют штабелями. В них от осенних дождей глина основательно намокает, во время сильных морозов — промерзает, а весной — вновь оттаивает. В результате этих процессов глина приобретает качества, облегчающие её обработку.
Чтобы глина лучше промёрзла, штабеля время от времени перемешивают и заливают водой. Чем дольше глина перемораживается, тем она становится лучше. Морозить её можно несколько зим. Вымороженную глину перед обработкой замачивают и через 2-3 суток начинают мять. Лучше всего это делать в глиномялке, хотя можно мять глину и ногами.
Глиномялку можно сделать из большой деревянной бочки или из толстых досок в виде ящика. Внутри этого ящика вставляют железную или деревянную (дубовую) ось, на которой насажены винтообразно железные ножи. При вращении оси забрасываемая сверху глина перерезается ножами и направляется ими книзу, к отверстию подобно тому, как это происходит с мясом в мясорубке.
Чтобы глина лучше перемешивалась, иногда ставят дополнительно неподвижные ножи по бокам самой глиномялки. Вверху на оси приделано водило, в которое запрягают волов или лошадей и гоняют их по кругу. Лучше перемешать глину два раза. Деревянная глиномялка имеет в высоту примерно 1,5 м, в ширину сверху — 1,06 м, а внизу — 0,89 м. Железная ось имеет в высоту — 2,8 м, а длину ножей равной 0,35-0,45 м при ширине лезвия 10 см и толщине 3 см. Водило делают длиной 8,5 м. При одной лошади двое или трое рабочих могут намять за 8 часов около 15 м3 глины.

Глиняная или керамическая черепица является одним из самых лучших среди кровельных материалов, которые используются в строительстве очень и очень давно.

Ее выгодным преимуществом является особая система монтажа, которая позволяет избежать видимых стыков, а также пазовые крепления, которые создают очень хорошую гидроизоляцию кровли.

Кроме того, кровля из глиняной черепицы обладает способностью к сопротивлению ветру из-за своего веса.

Снег равномерно распределяется по кровле из этого материала, что сводит к минимуму возможность схода больших снеговых масс. Также он имеет хорошую шумоизоляцию и является экологически чистым материалом.

Наряду со всеми преимуществами, у глиняного варианта есть один недостаток – ее дороговизна. Однако, черепицу своими руками изготовить вполне возможно. Ниже приведены советы по изготовлению. Это также легко, все равно что сделать своими руками скамейку со спинкой.

Как правильно выбрать глину

Она не должна быть жирной (иначе она растрескается во время сушки) или содержать много песка (плохо переносит сильные морозы и хорошо впитывает воду). Идеально для этого подходит порода,использующая для выделки горшков.

Есть несколько способов, которые позволяют определить пригодность исходного материала:

• Возьмите комок и киньте его на пол, применив силу. Хорошая глина расплющится в лепешку. Если ком рассыпался на кусочки, такой исходный материал не подойдет.
• Кусок почвы разотрите в руках. Оставаться ощущения песка на пальцах не должно.
• Она должна напоминать пластилин на ощупь и сохранять придаваемую ей форму.

Можно сделать некоторое количество пробных экземпляров. Если глина хорошая, получившиеся изделия будут иметь одинаковый красный цвет. Также она получится без трещин и искривлений. Также, если ее положить на две опоры, она выдержит вес взрослого человека.
Как обрабатывать глину


Ее можно готовить в любое время года, однако, ее нужно оставить хотя бы одну зиму.

Выньте ее из земли и сложите рядами. Ширина рядов должна быть 1,5-2 метра, высота – 0,7 метров. Длина может быть любой. Таким образом, осенью глина намокает, зимой – замерзает, а весной – оттаивает. Лучше замораживать глину как можно дольше. Поэтому периодически ряды перемешиваются и заливаются водой.

До того, как начать обрабатывать глину, ее нужно замачивать. Мять ее нужно в глиномялке, спустя несколько дней после замачивания. Такое устройство делают из деревянной бочки или сооружают в форме ящика из толстых досок. В ящик вставляется ось, на которую насаживаются металлические ножи винтообразной формы. Сверху сооружается водило для лошади или человека.

Как придать форму черепице

Самостоятельно изготовить плоскую черепицу легко. Для этого используется так называемая формовочная рамка с подвижным дном. Рамка может быть из дерева или из железа. Примерные размеры рамки без учета стенок 33х21 см.

Сделать простую черепицу очень легко.

Рамку надо положить на плоскую поверхность, которая должна быть ровной, в нее вставляем дощечку с вырезом. Сверху насыпаем песок или золу (должны быть сухими). Берем кусок глины, придаем ему кубическую форму. Потом пласты нужно разрезать, при этом их толщина не должна быть более 2 см. Затем верхние бруски снимаем и срезаем пласт, ведя проволоку по брускам. И так с каждым последующим рядом.


Далее отрезанную глину укладываем в рамку, сильно нажимаем там, где будет шип. Избыток материала убирается скалкой.Предварительно ее надо намочить, чтобы к рукам не приставала. Далее осторожно снимаете рамку и относите получившиеся заготовки на специальные полки для сушки.

Особенности сушки черепицы

Если сушить ее неправильно, она будет трескаться. Поэтому этот процесс должен проходить медленно.

На сушке заготовок негативно сказываются такие природные явления, как ветер и солнце. Лучше всего сушить заготовки в закрытом помещении. Если идет дождь черепицу следует укрыть. В летний период сушка продолжается около 10 дней.
Обжиг изделий

На обжиг влияет много факторов, среди них топливо, которое используется для печи, тип печи и опыт и навыки человека, который им занимается.

Чтобы обжигать черепицу, используется специальная печь. Она состоит из:

• Топки. Ее длина составляет 1 метр. Специальная стена с отверстиями отделяет топку от камеры.
• Зольника
• Обжигальной камеры
• Трубы.

Ее высота составляет приблизительно 4,5 метра. У основания труба составляет 70-80 сантиметров, вверху сужается до 40-50 сантиметров. В трубе есть задвижка для регулировки тяги.

В задней стене печи есть отверстие, куда загружаются и откуда выгружаются изделия. Во время обжига его можно заложить чем-нибудь.Это необходимо для сохранения большего тепла внутри печи.

В камеру черепицу укладывают либо вертикально, либо боком на длинное ребро. Обязательно кладем ее на некотором расстоянии друг от друга.

Обжигают заготовки до тех пор, пока ее поверхность не станет как будто слегка стеклянной. Этот эффект появляется, если пережечь изделия.

Как правильно отделывать заготовки

Черепица далеко не всегда получается нужного ровного цвета. Одним из способов, который позволяет это исправить — глазурование. Изделия покрываются специальной глазурью, которая не только придает ей нужный цвет, но и делает более прочной. Но и цена тогда возрастает существенно.

Также для отделки используют специальную поливу.

Обычно ее делают из жирной глины красного цвета. Перед обжитом сухая глина опускается в этот раствор и оставляется на сушильных полках. Полива не только делает черепицу крепче, но продлевает срок ее службы.

После обжига изделие вынимают из печи и отсортировывают. Ровного цвета, без трещин и сколов используют для крыши. Готовую продукцию хранят под навесом. При этом нижний ряд категорически нельзя класть на землю, лучше подложить доски.

Вот так, следуя этим инструкциям, можно самостоятельно изготовить черепицу для кровли.

Формовка черепицы

Проще всего формовать плоскую черепицу. Для её выделки необходимо иметь деревянную или железную формовочную рамку с ручкой. Внутренние размеры рамки составляют 33×21 см при толщине несколько большей 2,5 см.

К рамке прилагается дощечка (подвижное дно), которая должна точно проходить через рамку и по толщине равняться 1,25 см, а вверху иметь вырез для шипа.
Выделка плоской черепицы проста. На рабочий стол кладут рамку, а в неё — дощечку с вырезом и всё это слегка посыпают сухим песком или золой. Рядом на столе необходимо положить большой ком мятой глины и придать ему форму куба. Затем лучком с тетивой из тонкой стальной проволоки нарезают несколько пластов толщиной 2 см. Делать это легко в «опалубке» из деревянных брусков толщиной 2 см. После формовки куба верхние бруски с каждой стороны нужно снять и резать пласт, ведя лучок по брускам. После этого нужно снять следующий ряд брусков и всё повторить.

После этого берут один пласт глины и кладут его в рамку, нажимают сильно в том месте, где должен быть шип, а затем прибавляют сюда комок глины. После этого берут скалку, моют её в ушате с водой, чтобы к ней не прилипала глина, и счищают излишек глины с рамки, после чего рамку аккуратно снимают. На черепицу сверху накладывают сушильную рамку, переворачивают их и, сняв дощечку, относят черепицу на сушильные полки.
При формовке черепицы необходимо резать пласты такой величины, чтобы они заполняли всю рамку, так как добавка глины вредна и после обжига отстаёт от черепицы. Формовка татарской (римской) или голландской (желобчатой) черепицы также описана в книге А.Скачкова. Процесс этот несколько сложнее, но, как показывает опыт, любой человек через день-два осваивает и эту технологию. За день один рабочий может отформовать от 500 заготовок.
Для коньков крыши готовят особую черепицу, которую называют коньковой.

Сушка черепицы

Правильная сушка черепицы имеет большое значение. При быстрой и неравномерной сушке черепица может покоробиться и потрескаться, поэтому сушка должна происходить медленно и равномерно по всей поверхности черепицы.

Чем сырее была глина при формовке, тем легче из неё выходит вода при сушке и наоборот — чем круче была замешана глина, тем медленнее сохнет черепица. При этом может появиться больше трещин.
На сушку черепицы очень вредно влияют солнце и ветер. Поэтому сушить черепицу лучше в закрытых помещениях или под навесом. При небольшом производстве черепицу кладут на временные полки из досок и кирпичей вместо подставок. Такие полки и разобрать, и сложить легко, и они не требуют ни стоек, ни гвоздей при сооружении. При дожде или сильном солнце черепицу прикрывают рогожами или соломенными матами. Время сушки летом в среднем составляет 10 суток,

Обжиг черепицы

Обжиг — наиболее ответственный момент производства черепицы. Правильный обжиг зависит от топлива, устройства печи, навыков работника (обжигалы) и многих других причин.
Обжигают черепицу в специальных печах, наиболее простыми из которых являются печи периодического действия.

Печь разделена на четыре основных отделения: топку, зольник, обжигальную камеру и трубу. Внутренние размеры такой печи внушительны: 2 м — в ширину и 4 м — в длину. Топка в длину имеет 1 м. За ней установлена стенка с отверстиями, отделяющая топку от обжигальной камеры. После того как обжигательная камера будет загружена черепицей, в задней части камеры выкладывают временную стену с отверстиями. В некоторых печах её не делают, Высота трубы у такой печи не очень большая — около 4,5 м. Размеры трубы внизу — 70×80 см, а в самом верху — 40×53 см. В трубе установлена задвижка для увеличения или уменьшения тяги. Перекрывают печь сводом.


Сзади печи устроено большое отверстие для загрузки и выгрузки черепицы. Это отверстие на время обжига закладывают кирпичом на глиняном растворе и засыпают песком, чтобы уменьшить теплопотери. Иногда здесь оставляют небольшую дверцу для наблюдения за ходом обжига и отбора пробников.

Разную черепицу укладывают в печи по-разному: голландскую и татарскую ставят вертикально, а плоскую — боком на длинное ребро. Черепица должна стоять вертикально, без наклона, на небольшом расстоянии друг от друга. Чтобы она не наклонилась во время обжига в ту или иную сторону, её слегка заклинивают разбитой обожжённой черепицей.
Лучше всего закладывать черепицу в печь отдельными ярусами, начиная от ближней к топке стенки и доводя их во всю ширину печи до самого верха. По окончании загрузки одного яруса кладут другой и так далее, пока не загрузят всю печь.

После этого начинают обжиг. Его следует вести до такой степени, чтобы черепица выходила слегка остеклованной по всей поверхности. Остеклованность начинает появляться, когда черепица немного пережигается и глина на поверхности спекается. В любом случае черепицу лучше немного пережечь, чем недожечь. Отделка черепицы. Не всегда черепица получается ровного цвета. Чтобы убрать пестроту, придать черепице более привлекательный вид и улучшить её качество, черепицу подвергают различной обработке. Одной из них является глазурование. Глазурь — особый стекловидный слой, покрывающий поверхность черепицы при обжиге. Глазурь бывает различных цветов, но самый дешёвый и распространённый цвет — коричневый и желтовато-коричневый. Глазурь придаёт черепице красивый вид и делает её прочнее неглазурованной. Однако глазурование удорожает черепицу вдвое, что ограничивает применение этой отделки.
Более приемлемой отделкой является ангобирование, то есть нанесение поливы на черепицу. Поливу делают из особой красной, совершенно чистой жирной глины, которую сначала высушивают и перемалывают, затем разводят водой как густое молоко и процеживают через частое сито. Высушенную черепицу перед обжигом опускают в этот глиняный раствор и повторно кладут на сушильные полки. Когда черепица вновь высохнет, её загружают в печь и обжигают. После обжига поверхность черепицы выходит вся ровного красного цвета. Полива улучшает и качество черепицы, и увеличивает срок её службы.

Когда черепица обожжена и остыла, её начинают выгружать из печи и сортировать. Черепица для кровли домов должна быть прямой, равномерно окрашенной, звонкой, без трещин и отбитых углов. Остальная черепица может быть использована на покрытие навесов и временных крыш. Готовую черепицу лучше хранить под навесом, защищая от дождя и снега. Нижние ряды обязательно нужно класть не на землю, а на доски. Покрытие крыши черепицей. Черепичные крыши являются огнестойкими, долговечными, не требуют окраски и ремонта и очень красивы.
Чем круче скат крыши, тем она лучше, так как снег на ней не будет задерживаться, а дождь будет быстро стекать. Но это правило верно, лишь для определённых климатических условий (пологие низкие крыши, к примеру, допустимы в южных жарких местностях) и применяемой черепицы.


При плоской черепице крыша должна иметь подъём не менее половины ширины здания. Обрешетины под неё прибивают согласно размерам черепицы, чтобы она зацеплялась шипом вверху, лежала на нижнем бруске и спускалась за него внизу не более чем на 6 см. Плоской черепицей кроют или в один слой, или в два.

Первый способ прост, но крыша получается неплотная и, чтобы дождь не попадал в щели между черепицами, под эти щели подкладывают полоски из жести. Ширина полосок должна быть от 9 до 11 см, а длина — на 4 см короче черепицы. Коньки перекрывают коньковыми черепицами на мху, смешанном с глиняным или известковым раствором.
Более прочная и плотная крыша получается в два слоя. Но такая крыша тяжелее — на 1 м2 идёт примерно 200 черепиц, которые весят около 100 кг (при однослойной укладке — в два раза меньше).

Процесс производства глиняной черепицы — керамической, натуральной кровли

Предлагаем рассмотреть вопрос производства глиняной черепицы. Итак, на первоначальном этапе осуществляется добыча самой глины, которая должна отличаться высоким качеством, что отразится в будущем на качестве самой керамической черепицы по окончанию полного цикла производства.

Процессы производства глиняной черепицы

Крупные производители добывают сырье из собственных шахт, расположенных в экологически чистых карьерах. Именно поэтому керамическая черепица имеет такое богатство природных красок.

На втором этапе, добытое сырье проходит цикл технологической обработки путем просеивания, перемалывания, перетирания, в результате чего из сырья удаляются чужеродные частицы и глина приобретает однородную массу при нужной консистенции.

Производство керамической черепицы по технологии

Третий этап заключается в формовке будущей черепицы для кровли или её штамповки путем прогона через специальные пресс-формы.

Пресс-формы для черепицы

Четвертый этап включает процесс сушки современными методами, что в отличие от старинных способов, занимает значительно меньше времени. По окончанию процесса сушки, черепица переходит к этапу обжига, перед которым некоторые её разновидности могут покрываться специальными составами. Так, к примеру, слой глазури обеспечит высокий уровень влагостойкости.

Изготовление черепицы из глины своими руками

Обжог черепицы осуществляется при температуре до 1200 градусов в специальной туннельной печи на протяжении определенного времени. Всё – керамическая черепица готова к эксплуатации, получив высокую прочность и пожароустойчивость.

Кровельные материалы элит класса

Керамическую черепицу можно с уверенностью отнести к кровельным материалам элит класса и вполне заслуженно, поскольку этот материал может прослужить более 100 лет без необходимости проведения ремонта. Если вы желаете, чтобы кровля была долговечна, прочна, красива и обеспечивала бы вашему дому тепло, приобрести керамическую черепицу будет являться абсолютно правильным выбором.

Керамическая черепица — кровельное покрытие элит класса

Несмотря на то, что стоимость керамической черепицы на порядок выше других альтернативных материалов для кровли, она оправдает свое качество. Кровля дома из этого материала будет радовать вас, ваших детей и внуков своей красотой.

Рассматривая лидера по производству данного кровельного материала Германию, можно сказать, что немецкая черепица действительно является высококачественным строительным материалом.

Купив керамическую черепицу, стоит продумать вопрос о её монтаже, поскольку этот процесс требует высокого профессионализма, от чего зависит её дальнейшая эксплуатация. В этой связи рекомендуем обратиться к специалистам компаний, предлагающих к услугам клиентов не только продажу черепицы, но и её установку, и дальнейшее сервисное обслуживание.

Керамическая черепица

Ни для кого не секрет, что крыша дома является элементом красоты и надежности, защищающий дом от атмосферных осадков. В связи с тем, что на современном рынке представлен широкий выбор кровельных материалов, сделать однозначный выбор не так просто.

Виды материалов для кровли

Для тех людей, которые отдают предпочтение классическому варианту кровли, керамическая черепица будет исключительным вариантом, тем более, если принять во внимание и её уникальность. Приобретя керамическую черепицу, вы гарантировано сделаете кровлю вашего дома надежной на многие годы. Наряду с высокими физическими свойствами данного покрытия, глиняная черепицы красива и достаточно эстетична. Стоит только обратить внимание, сколько домов Европы имеют такое покрытие крыш.


Монтаж керамической черепицы

Несмотря на высокую стоимость керамической черепицы, в отличие от других кровельных материалов, купить её имеет смысл, чему есть весомые аргументы. Применять глиняную черепицу можно для возведения кровли как для здания под старину, так и в стиле high-tech, что зависит от профиля и цвета выбранного вами материала.

Новинки ассортимента продукции компании

Если задать в поисковой строке браузера запрос о покупке керамической черепицы, на выходе вы получите множество предложений от компаний, предлагающих самый широкий выбор данного кровельного материала. Так как продажа керамической черепицы на сегодняшний день весьма популярна, она сопровождается необходимым для этого сервисным обслуживанием, в том числе предоставлением консультаций по способу её монтажа.

Ассортимент продукции компании

Как правило, наиболее популярны производители данного кровельного покрытия из Германии, Австрии, Эстонии, Словакии и другие. Покупатели будут удивлены разнообразием покрытий черепицы, в частности глазуровкой, агломерайцией, агнобом или благородным агнобом. Каждый из указанных покрытий отличается своим эстетичным видом и физическими свойствами.

Видео: Производство и монтаж керамической черепицы

Производственный процесс — Плитка и кирпич Европа

Разработка карьеров

Производство глиняного кирпича и плитки — это добывающая промышленность, сырье которой зависит от природных ресурсов. Производственные предприятия часто располагаются рядом с месторождениями глины или песчаными карьерами, что сводит к минимуму затраты энергии на транспортировку материала на завод. Добровольные кодексы практики, принятые в отрасли, охватывают все аспекты добычи и восстановления, включая внешний вид участка, предотвращение загрязнения, снижение воздействия на окружающую среду, восстановление и последующий уход.После восстановления истощенные глиняные карьеры можно превратить в заповедники, хозяйственные озера или хранилища отходов.

Подготовка и формовка сырья

После добычи из карьеров глиняное сырье раскладывается для получения однородной смеси. Глина готовится в несколько этапов. Его складывают, затем измельчают до требуемого размера зерна и, наконец, снова складывают на несколько дней или даже месяцев. Перед обработкой контролируется влажность; на этом этапе может потребоваться добавить воду для получения нужной консистенции для формования.Такие материалы, как опилки или остатки бумажной промышленности, могут быть добавлены для увеличения пористости конечного продукта. Для кирпичей глину прессуют или формуют для получения необходимой формы, а затем разрезают по размеру. При производстве черепицы глина может пройти двухэтапный процесс, второй из которых может происходить после экструзии, в зависимости от производимой черепицы. Например, для плиток, соединенных друг с другом, экструдированная глина вдавливается между двумя формами.

Сушка и обжиг

Формованное изделие из глины сначала сушится для снижения содержания влаги, а затем загружается в печи для обжига.Высокотемпературный обжиг придает нашим изделиям исключительные свойства, долгий срок службы и долговечность. Сушка и обжиг являются наиболее энергоемкими этапами производственного процесса, и промышленность вложила значительные средства в снижение энергопотребления и выбросов CO2. Ключевые улучшения связаны с разработкой сушилок и обжиговых печей улучшенной конструкции, рекуперацией избыточного тепла от обжиговых печей, использованием высокоскоростных горелок и автоматизированного управления режимами сушки и обжига. Дальнейшее сокращение выбросов было достигнуто за счет улучшения структуры энергопотребления.В большинстве случаев природный газ заменил ископаемое топливо с большим содержанием CO2 (например, уголь, нефть и нефтяной кокс), а возобновляемые источники энергии, такие как биомасса, используются, когда они доступны и экономически целесообразны.

Лучшая глиняная черепица для крыш

Вся глиняная черепица от фабрики Randiya Tile Factory, которая укрывает ваши крыши красотой и безопасностью, проходит тщательно спланированный и выполненный процесс — от этапа, на котором глина выкапывается и добывается для производства, до точки, где она запекается в печи, выгружается и проверяется. чтобы гарантировать соответствие всем нашим строгим критериям качества и безопасности.

Наши стандарты качества и соответствия намного превышают общепринятые стандарты, применяемые в отрасли, что делает нас одним из самых востребованных поставщиков глиняной черепицы на Шри-Ланке. Наш многолетний опыт и экспертные знания в отрасли позволили нам оптимизировать производственный процесс, чтобы обеспечить высочайшее качество продукции, которое прослужит поколениям, точные измерения и добавят исключительной красоты вашим крышам!

  • Шаг 01: Сбор и тестирование образцов

    Плитки Randiya производятся из этичного сырья, приобретенного у лицензированных торговцев глиной.Перед покупкой образцы будут собраны и протестированы, чтобы убедиться, что глина соответствует стандарту.
  • Шаг 02: Подготовка пульпы

    На этом этапе тщательно отобранная глина будет подвергаться давлению и разуплотнению. Как только почва достигнет желаемого состояния, будет добавлена ​​вода и тщательно перемешана, чтобы получить идеальную пульпу для производства глиняной плитки.
  • Шаг 03: Стадия прессования

    Пульпа будет повторно перемешана и прессована в машинах для достижения желаемой формы плитки.
  • Шаг 04: Сушка

    После прессования свежая плитка будет храниться в течение нескольких дней на специально подготовленных полках для сушки, чтобы удалить лишнюю влажность в качестве подготовки к выпечке.
  • Шаг 05: Обжиг плитки

    После высыхания плитки бережно хранят в нашей традиционной дровяной печи. После того, как вся партия новой плитки будет храниться внутри печи, дверцы печи будут заделаны глиной. Внутри печи плитка проходит процесс запекания, который включает в себя три этапа: разогрев, запекание и охлаждение.
  • Шаг 06: Сохранение

    После стадии обжига новую партию плитки бережно хранят.

(PDF) Глиняный кирпич и черепица, производство и свойства

бланк заказа, который необходимо вернуть с оплатой по адресу:

Société de l’industrie minérale — 17, rue Saint-Séverin — 75005 Paris, France

tél. +33 (0) 1 53 10 14 70 — факс +33 (0) 1 53 10 14 71 — [email protected]

Фамилия: ……………… …………………………. Имя : ……………………………. ………………………..

Должность: …………….. ……………………………. Компания : ………….. ……………………………………..

Адрес: .. ………………………………………….. ………………………………………….. ………………………

Почтовый индекс: ……………… ………….. Город : ……………………………. ……………………………………….

Страна: ……………… …………………. Эл. адрес : …………………… …………………………………………..

Тел. : …………………………………………. ………. Факс: ……………………………….. ………………………..

№ TVA: …………… …………… …………………………….. ………………………………………….. …………….

через CB Eurocard Mastercard

Visa American Express

N °:

Срок действия:

Последние три числа на обратной стороне карты:

Держатель карты:…………………………………………… …….

чеком (прилагается), выписанным из французского банка

и выписанным на «Société de l’industrie minérale»

переводом в евро на банковский счет Sim

Счет: HSBC Paris Maubert-IBAN:

FR 76 CPT 30056-00065-00655400022-02 BIC: CCFRFRPP

дата, печать и подпись

платеж

/

Я хочу получить следующий заказ:

Я бы хотел хотели бы стать участником Sim

и воспользоваться специальной скидкой для участников в размере 20%

компания 285 €

физическое лицо 50 €

пенсионер, студент, учитель, безработный 30 €

Название Справочная цена Количество Всего

Глиняный кирпич и кровельные покрытия,

Производство и свойства MATTRA 47,48 €

Скидка для участника (Номер участника: ______) — 20%

Доставка и транспортировка

(расчет (итого

до скидки)

ЕС + Швейцария + 15%

Африка + 20%

Америка, Азия и Океания + 25%

Итого

Почему бы не стать участником Sim?

NET 410

Цель этой книги — описать современное состояние науки и новейшие технологии

в тяжелой глиняной промышленности.

В книге рассматриваются сырье (глина в карьере и добавки в глиняную смесь-

туре), основы технологического процесса (приготовление смеси, формование продукта, сушка, обжиг и т. Д.),

машин и установок и т. Д. также рассматривает влияние на экологию и

стремление отрасли к качеству.

Механические, термические, гидрофобные свойства и долговечность изделий из тяжелой глины также исследуются. Также рассматриваются перспективы, которые новые технологические разработки открывают для пользователей,

и последние разработки продуктов.Наконец, кратко описываются новый европейский стандарт

и маркировка CE.

Эта книга предназначена, прежде всего, для тех, кто имеет базовые научные знания и

не знаком с этим материалом, но использует его или интересуется им: инженеры-керамисты, строители,

инженеры и техники, архитекторы , эксперты по недвижимости, студенты и все, кто занимается

плиткой и кирпичом.

Эта книга является коллективной работой: она была написана доктором Мишелем Корнманном, бывшим техническим директором

CTTB * (Технический центр черепицы и кирпича в Париже), с помощью

ряда инженеров из CTTB.

* Теперь CTMNC (Технический центр природных строительных материалов)

Размер: 160 x 250 мм

Количество страниц: 292 — 77 рисунков, 83 таблицы, 38 фотографий и 6 приложений

ISBN: 2-9517765-6- X

Цена продажи единицы: 47,48 € (включая НДС)

Глиняный кирпич и кровля

Производство и свойства

Мишель Корнманн

с помощью инженеров Centre Technique des Tuiles et Briques (Париж)

(Технический центр кровельной черепицы и кирпича)

(PDF) Производство и характеристика кровельной черепицы из смеси черепичных отходов и угольной летучей золы

A.Kantürk Figen et al. / Производство и характеристика черепицы из смеси черепичных отходов и угольной летучей золы

На Рисунке 4 показаны значения водопоглощения для обожженной черепицы

после производства при различных температурах обжига

. Было замечено, что значения водопоглощения

всех трех партий были выше, чем у образца

RS. Кроме того, значения водопоглощения

увеличиваются с увеличением содержания отходов.

Кроме того, с увеличением температуры обжига значения водопоглощения

для TW, TW-TFA и TW-STA

уменьшились по сравнению со значениями, полученными

для образцов RS.Значения водопоглощения Т1,

,

Т2 и Т5 были ближе к таковому у образца RS. Как указано в турецком стандарте TS 562

, каждое значение поглощения воды

не должно быть ниже 13% от

среднего арифметического для образцов при условии

, что они не превышают 16% от

содержимое плитки. Коэффициент преобразования водопоглощения

был определен для преобразования лабораторных результатов

в подходящие промышленные условия эксплуатации, и он

был определен как 0.290. Значения водопоглощения

были преобразованы в соответствующие числа для промышленных условий эксплуатации

путем умножения на коэффициент преобразования

. На Рисунке 4 показаны преобразованные значения водопоглощения

обожженной черепицы при

различных температурах обжига. Как показано преобразованными значениями водопоглощения

для образцов

,

T1, T2 и T5 соответствовали стандарту TS 562

.Кроме того, присутствие SFA было

,

оказало отрицательное влияние на результаты, и

ни один из образцов, содержащих SFA, не соответствовал стандарту

.

5. Заключение

Физико-механические испытания были проведены в

с целью изучения влияния добавления отходов черепицы

и летучей золы угля на физические и механические характеристики образцов черепицы

. Усадка

сушка и обжиг, сушка и обжиг

прочность

а; впитывание воды; были определены для

образцов в форме таблеток и палочек.Тело плитки

подверглось бы «известковому образованию», если бы состав отходов плитки

в рецептуре черепицы был увеличен

. Известковые пятна — это небольшие кратеры на поверхности плитки

с белым пятном на дне.

смесь отходов черепицы и зола-уноса Tunçbilek

в композициях черепицы не оказала значительного влияния на физические и механические свойства

. Также было установлено, что

летучая зола угля Сейитёмер образцы не подходили

для использования в качестве вторичного сырья из-за более высокого содержания SO3 и CaO на

, а также более низкого содержания MgO

.Кроме того, высокое содержание Al2O3

в образцах летучей золы Тунчбилек привело к увеличению уровня пластичности черепицы на

по сравнению с

у состава Сейитёмер. В заключение, рецептура

с 5% отходов плитки и 5% образцов золы Tunçbilek fly

в составе черепицы продемонстрировала

благоприятных физико-механических характеристик

, которые будут иметь стабильное качество для промышленного производства

.

Ссылки

[1] DPT, 2000. Секизинчи Беш Йылык Калкинма Планы,

Таш ве Топрага Даялы Урунлер Санайи Озель

Ихтисас Комисиону Рапору, Анкара. Türkiye.

[2] Озчай, У., 2010. Переработка плиточных отходов от плитки

Сектора, магистерская работа, Йылдыз технический

Университет

, факультет химического машиностроения,

Стамбул, Турция.

[3] Ченг Т.В., Чен Ю.С., 2004. Характеристика стеклокерамики

, изготовленной из летучей золы мусоросжигательных заводов.

Ceramic International, 30: 343–349.

[4] Дерун Э.М., Тугрул Н., Лхагва Т., Пискин С.,

2010. Гранулирование летучей золы в виде легкого заполнителя

. Успехи в цементе

Research, 22. (2): 99-105.

[5] Эрол М., Кючюкбайрак С., Эрсой-Меричбойу А.,

2008. Сравнение свойств стекла,

Стеклокерамические и керамические материалы, произведенные

из угольной летучей золы. Журнал опасных материалов

, 153: 418–425.

[6] Фернандес-Перейра К., Каса Дж. А., Гомес-Бареа А.,

Арройо Ф., Лейва К., Луна Ю., 2011. Применение

летучей золы для газификации биомассы для кирпича

Производство. Топливо, 90: 220–232.

[7] Гораба Х. Ю., Антерб А., Миниавик Эль Х., 2007.

Здание из местных материалов: стабилизированный грунт и

промышленные отходы. Материалы и производство

Процессы, 22: 157–162.

[8] Хайин З., Юцай З., Jingyu Q., 2011. Утилизация

сжигания твердых бытовых отходов (MSWI)

Летучая зола в керамическом кирпиче: характеристика продукта

и токсичность для окружающей среды.

Управление отходами, 31: 331–341.

[9] Джозеф Г., Рамамурти К., 2009. Влияние золы-уноса

на прочностные и сорбционные характеристики

бетона с холодноклеенным заполнителем золы-уноса.

Строительные и строительные материалы, 23: 1862–

1870.

[10] Ночая, Т., Вонгкео, В. Чайпанич, А., 2010.

Утилизация летучей золы с микрокремнеземом и

свойств портландцемента, летучей золы и кремнезема

дымового бетона. Топливо, 89: 768–774.

[11] Пэн Ф., Лян К., Ху А., 2005. Нанокристалл

Стеклокерамика, полученная из высокоглинозема

Угольная летучая зола. Топливо. 84: 341–346.

[12] Сайя Н. В., Комараяхб М., Сита Рама Раджук А. В.,

2008. Получение и свойства спеченных медно-оловянных композитов

, содержащих медь

Летучая зола с покрытием или без покрытия.Материалы и

производственных процессов, 23: 651–657.

[13] Демир И., Орхан М., 2003. Повторное использование кирпичей из отходов

в производственной линии. Строительство и

Environment, 38: 1451 — 1455.

5

Сохранение и ремонт исторических глиняных черепичных крыш

КРАТКИЕ СВЕДЕНИЯ

Историческая кровля из глиняной черепицы. Фото: файлы NPS.

Энн Э. Гриммер и Пол К.Уильямс

Глиняная черепица является одним из самых характерных и декоративных кровельных материалов в истории благодаря большому разнообразию форм, цветов, профилей, узоров и фактур. Традиционно глиняные плитки изготавливались вручную, а позже путем машинной экструзии натуральной глины, текстурированной или покрытой цветной глазурью, и обжигались в высокотемпературных печах. Уникальные визуальные качества кровли из глиняной черепицы часто делают ее важной чертой в определении общего характера исторического здания.Значимость и хрупкость исторических черепичных крыш требуют особой осторожности и осторожности при их сохранении и ремонте.

Глиняная черепица была популярным кровельным материалом для жилых построек в период романского Возрождения. Фото: файлы NPS.

Глиняная черепица имеет один из самых высоких показателей продолжительности жизни среди исторических кровельных материалов — обычно около 100 лет, а часто и несколько сотен. Тем не менее, регулярная программа технического обслуживания необходима для продления срока службы любой кровельной системы.Полный внутренний и внешний осмотр конструкции крыши и кровельного покрытия рекомендуется для определения состояния, потенциальных причин неисправности или источника утечек, а также поможет в разработке программы консервации и ремонта черепичной крыши. Прежде чем начать какие-либо ремонтные работы на исторических крышах из глиняной черепицы, важно определить те качества, которые важны для создания исторического значения и характера здания.

В этом кратком обзоре будет рассмотрена история глиняной черепицы и будет содержаться описание многих типов и форм исторической черепицы, а также различных методов их крепления.Он завершится общими инструкциями для владельца исторической собственности или управляющего зданием по планированию и осуществлению проекта, включающего ремонт и выборочную замену исторической глиняной черепицы. Ремонт исторических кровель из глиняной черепицы — занятие не для новичков; его должны проводить только профессиональные кровельщики, имеющие опыт работы с кровлями из глиняной черепицы.

Происхождение глиняной черепицы можно независимо проследить в двух разных частях света: в Китае, в эпоху неолита, начиная примерно с 10 000 лет до нашей эры.C .; и Ближний Восток, немного позже. Из этих регионов использование глиняной плитки распространилось по всей Азии и Европе. Не только древние египтяне и вавилоняне, но также греки и римляне покрывали свои здания глиняной черепицей, и адаптация их практики продолжается в Европе и по сей день. Европейские поселенцы принесли эту кровельную традицию в Америку, где она во многих местах закрепилась к 17 веку.

Глиняная черепица с коническим стволом была изготовлена ​​по индивидуальному заказу для восстановления индийских казарм 1820-х годов в Миссии Санта-Крус в Калифорнии.Фото: файлы NPS.

Археологи обнаружили образцы глиняной черепицы из поселения 1585 года на острове Роанок в Северной Каролине. Глиняная плитка также использовалась в ранних английских поселениях в Джеймстауне, Вирджиния, и близлежащей церкви Святой Марии в Мэриленде. Глиняная черепица также использовалась в испанском поселении Сент-Огастин во Флориде, а также французами и испанцами в Новом Орлеане.

Голландские поселенцы на восточном побережье впервые импортировали глиняную плитку из Голландии.К 1650 году они наладили собственное полномасштабное производство глиняных черепиц в верхней части долины реки Гудзон, отправляя плитки на юг, в Новый Амстердам. Во время американской революции было несколько предприятий по производству плитки, которые предлагали как цветную, так и глазурованную плитку, а также неглазурованную натуральную терракотовую плитку в районе Нью-Йорка и соседнего Нью-Джерси. Нью-Йоркская газета 1774 года рекламировала наличие для продажи застекленных и неглазурованных панелей местного производства, которые гарантированно «выдержат любую погоду».«На западном побережье глиняная плитка была впервые изготовлена ​​в деревянных формах в 1780 году в миссии Сан-Антонио-де-Падуя в Калифорнии индийскими новичками под руководством испанских миссионеров.

Безусловно, наиболее важным фактором популяризации глиняной черепицы в колониальный период в Америке была забота о пожаре. Разрушительные пожары в Лондоне в 1666 году и в Бостоне в 1679 году побудили к принятию строительных и противопожарных норм в Нью-Йорке и Бостоне. Эти правила пожарной безопасности, действовавшие почти два столетия, поощряли использование черепицы для крыш, особенно в городских районах, из-за ее огнестойких свойств.Глиняная черепица также была предпочтительнее из-за ее долговечности, простоты ухода и отсутствия теплопроводности.

Хотя более эффективные методы производства снизили стоимость глиняной плитки, ее использование начало сокращаться в большей части северо-востока Соединенных Штатов во второй четверти XIX века. В большинстве районов за пределами городских пожарных районов широко использовалась деревянная черепица; они были более доступными и намного более легкими и требовали менее тяжелого и менее дорогого каркаса крыши.Кроме того, стали доступны новые огнестойкие материалы, которые можно было использовать для кровли, включая сланец и металлы, такие как медь, железо, жесть, цинк и гальваническое железо. Многие из металлических кровельных материалов можно установить за небольшую часть стоимости и веса глиняной черепицы. Даже внешний вид глиняной черепицы больше не был модным, и к 1830-м годам глиняная черепица временно потеряла популярность во многих частях страны.

Кровля из глиняной черепицы играет важную роль в определении характера c.1917 г. Миссионерская гостиница Grove Park Inn, Эшвилл, Северная Каролина. Фото: файлы NPS.

К середине 19 века введение стиля архитектуры итальянской виллы в Соединенных Штатах вызвало новый интерес к глиняной черепице для кровли. Это возродило промышленность по производству глиняной плитки, и к 1870-м годам были открыты новые фабрики, в том числе крупные предприятия в Акроне, штат Огайо, и Балтиморе, штат Мэриленд.

Глиняная черепица была продвинута на Столетней выставке в Филадельфии в 1876 году, на которой были представлены несколько выдающихся зданий с черепичными крышами, в том числе павильон штата Нью-Джерси, крытый глиняной черепицей местного производства.Машины для производства плитки были впервые запатентованы в 1870-х годах, и, хотя большая часть кровельной черепицы по-прежнему производилась вручную, к 1880-м годам все больше и больше фабрик начали использовать машины. Развитие стиля архитектуры романского возрождения в 1890-х годах еще больше усилило роль глиняной черепицы как американского строительного материала.

Для удовлетворения этого нового спроса также потребовались альтернативные заменители глиняной плитки. Примерно к 1855 году стали производить крыши из листового металла, имитирующие образцы глиняной черепицы. Эти крыши из листового металла, обычно окрашенные в натуральный терракотовый цвет, чтобы имитировать настоящую глиняную черепицу, стали популярными, потому что они были дешевле, легче и проще в установке, чем крыши из глиняной черепицы.

Глиняная черепица подчеркивает выступающие крыши этих рядных домов конца XIX века. Фото: файлы NPS.

Глиняная черепица снова вышла из моды на короткое время в конце 19 века, но снова получила признание в 20 веке, в первую очередь из-за популярности архитектурных стилей романтического возрождения, включая миссионерский, испанский, средиземноморский, грузинский. и Возрождение эпохи Возрождения, в котором крыши из глиняной черепицы занимали видное место.С появлением машин, способных экструдировать глину самых разных форм в больших количествах, глиняные плитки стали более доступными по всей стране. Больше региональных заводов-производителей было создано в районах с большими естественными месторождениями глины, включая Альфред, Нью-Йорк; Нью-Лексингтон, Огайо; Линкольн, Калифорния; и Атланта, Джорджия; а также Индиана, Иллинойс и Канзас.

Популярность кровли из глиняной черепицы и похожих кровельных материалов-заменителей сохраняется и в 20 веке, особенно в районах Юга и Запада, особенно во Флориде и Калифорнии, где все еще преобладают стили архитектуры под влиянием Средиземноморья и Испании.

В течение 17-18 веков наиболее распространенными типами глиняной черепицы, использовавшейся в Америке, были плоские и прямоугольные. Их размеры составляли примерно 10 x 6 x Ω (25 x 15 x 1,25 см), и на одном конце имелось два отверстия для гвоздей или колышков, через которые они крепились к кровельным рейкам. Иногда между перекрытиями помещалась полоска раствора. ряды плитки, чтобы она не поднималась при сильном ветре. Помимо плоских плиток, в 18 веке использовались также переплетенные S-образные панели.Они были сформированы путем формования глины по сужающимся участкам бревен и, как правило, были довольно большими. Эти переплетенные плитки, которые также называются панцирными, криволинейными или фламандскими плитками, размером примерно 14 Ом на 9 Ом (37 см x 24 см), подвешивались на кровельную рейку с помощью выступа или выступа, расположенного в верхней части нижней стороны каждая плитка. Как плоские (плоские) черепичные, так и скатные (S-образные или криволинейные) крыши были закрыты по коньку полукруглой коньковой черепицей. Глиняная черепица на зданиях в моравских поселениях середины 18 века в Пенсильвании очень напоминала те, что использовались в Германии того времени.Эти плитки были примерно 14-15 дюймов в длину и 6-7 дюймов в ширину (36-38см x 15-18см) с изогнутым концом и вертикальными канавками для облегчения дренажа. Они также были разработаны с выступом или пером на задней стороне, чтобы плитки могли висеть на планке без гвоздей или колышков.

Точная датировка ранней кровельной черепицы трудна, а зачастую и невозможна. Фрагменты черепицы, найденные на археологических раскопках, могут указывать на существование крыш из глиняной черепицы, но тот же тип черепицы также иногда использовался для других целей, таких как мощение и в печах для выпечки.Чтобы еще больше усложнить датировку, поскольку глиняная плитка часто переживала многие из самых ранних, менее постоянных построек, ее часто повторно использовали в более поздних постройках.

Асфальтовая черепица — несовместимая замена оригинальной испанской глиняной черепице. Фото: файлы NPS.

В дополнение к «черепичным» крышам из листового металла, появившимся в середине XIX века, во второй половине XIX века была разработана бетонная кровельная черепица, которая заменила глиняную черепицу.К началу 20 века он стал довольно популярным. Бетонная плитка состоит из плотной смеси портландцемента, смешанной с заполнителями, включая песок и пигмент, и выдавливается из машин высокого давления.

Несмотря на то, что бетонная черепица, как правило, не обладает постоянством цвета и тонкими цветовыми вариациями, присущими натуральной глиняной черепице, она продолжает оставаться популярным кровельным материалом сегодня, потому что она воспроизводит общий вид глиняной черепицы, если не всегда точный профиль или пропорции исторической глины. плитка, при несколько меньшей стоимости и весе.Другой современный, немного более дешевый и более легкий заменитель глиняной плитки, разработанный недавно, состоит из смеси минерального волокна и цемента с добавлением пигментов для придания цвета. Хотя эта черепица из заполнителя также повторяет форму и внешний вид глиняной черепицы, они во многом отличаются от глиняной черепицы, которая присутствует в бетонной черепице. Таким образом, как и бетонная плитка, они редко подходят для замены глиняной плитки.

Глиняная черепица бывает двух видов: внахлест и внахлест.Сцепляющиеся плитки спроектированы попарно, так что выступ или «выступ» на одной из плиток «цепляется» за другую плитку, тем самым «блокируя» или скрепляя их вместе; их также обычно прибивают к конструкции крыши. Перекрывающиеся плитки, которые также могут работать попарно, как правило, не имеют никаких «выступов» и должны быть прибиты гвоздями. Существует широкий спектр форм исторической глиняной черепицы, и многие из них, иногда с небольшими вариациями, производятся до сих пор. Существует множество разновидностей, и страна происхождения некоторых из них может быть указана в их названиях, но по сути есть только два вида форм: панцири и плоская плитка.Панели и плоские плитки могут соединяться друг с другом или перекрываться друг с другом.

Панели

Форма, наиболее часто ассоциируемая с исторической глиняной черепицей, вероятно, представляет собой выпуклую или округлую черепицу, часто сгруппированную вместе как «сковороду» или «панцирь». К ним относятся испанские плитки, иногда называемые буквами «S», или плитки миссий аналогичной формы, также известные как плитки в форме бочки или бочки, прямые или конические, а также римские плитки и их греческие вариации.

Плоская черепица

Плоская черепица — еще один тип исторической глиняной черепицы. Плоская черепица может быть совершенно ровной и плоской и, как кровельный шифер, накладываться друг на друга, прикрепляться гвоздями к обшивке кровли. Или они могут сцепляться сверху и с одной стороны. Хотя «замок» скрепляет их вместе, у большинства черепичных плиток также есть одно или несколько отверстий, обычно около верха, для прибивания гвоздей к обшивке крыши. Плоская черепица в основном представляет собой разновидность английской черепицы или черепицы и включает в себя английскую черепицу, закрытую черепицу, плоскую черепицу или плитную черепицу, а также французскую черепицу, которая имеет немного более высокий и контурный профиль.

Любая из стандартных форм плитки может быть известна под другим названием в другом регионе страны или в других частях мира. Например, то, что известно как испанские или S-плитки в Соединенных Штатах, в Англии могут называться одинарными римскими плитками. Иногда плитки «Испанский» и «Миссия» приравниваются, несмотря на то, что первые обычно представляют собой соединенные друг с другом плитки, а вторые представляют собой отдельные перекрывающиеся цилиндры Ω. Поскольку миссии и стиль миссий связаны с Америкой, плитки миссий в Соединенных Штатах чаще называют испанскими плитками в Англии и Европе.Аналогичным образом, испанские плитки, или S-образные плитки, или плитки в виде бочек, могут показаться более типичными для некоторых плиток, используемых во Франции, чем те, которые продаются как французские плитки американскими производителями.

Сегодня некоторые производители плитки дали историческим формам плитки свое собственное название. Другие компании продают плитку «S» уникальной формы, которая больше похожа на настоящую, но довольно низкопрофильную «s» без обычной плоской части традиционной американской S-плитки.

Карниз или ограничитель для птиц для защиты от птиц заметно отсутствует на заменяемой плитке в центре нижнего ряда.Фото: файлы NPS.

Полевая и специальная плитка

Плитка, покрывающая большую часть плоской поверхности крыши, называется полевой черепицей. Некоторые формы крыш, особенно конические башни или башенки, требуют черепицы градуированных размеров, а некоторые формы или узоры полевой черепицы также требуют отделочной черепицы особой формы для завершения пакета кровельного покрытия. Другая плитка уникальной формы была изготовлена ​​для размещения в помещениях и местах необычной формы, включая слуховые окна и впадины, вальмы крыш, грабли, гребни и углы.Существуют также отделочные плитки, отвечающие определенным требованиям, например, закрытие карнизов или глиняные заглушки, называемые «птичьими упорами». Они предназначены для защиты от снега, дождя и гнездования птиц в пустотах под нижним рядом изогнутых плиток. Различные узоры и рисунки также можно создавать, комбинируя или смешивая и сочетая плоскую плитку с размерной плиткой.

Цвета плитки

Красный терракотовый — это цвет, который чаще всего ассоциируется с исторической глиняной черепицей. Красноватый цвет получается из глины с большим процентом оксида железа, и есть много вариаций этого естественного цвета, которые можно найти в плитке, от глубоких красновато-коричневых до более мягких и бледных апельсинов и розовых оттенков.Более светлые желтовато-коричневые и бежевые цвета, а также черный также появляются на традиционных зданиях с черепичными крышами. Плитка желто-коричневого цвета была сделана из почти чистой огнеупорной глины, и заливка марганца, растворенного в воде, на плитку перед обжигом приводила к получению глазурованной плитки коричневого или черного цвета. К концу 19 века популярность цветной глазури для кровельной черепицы возросла, и сегодня их использование и цветовая гамма продолжают расширяться. Большинство исторических глазурованных кровельных плиток имеют довольно естественные оттенки, которые варьируются от красных и коричневых и мягких, до черных и пурпурных, синих (часто создаваемых с помощью смальты или порошкового синего стекла) и большого разнообразия зеленых оттенков (обычно создаваемых из медного шлака). .Цвет плитки, обожженной на дровах, мог быть очень разным, потому что температура в печи была очень неравномерной; плитки, расположенные ближе всего к огню, прогревались на всем протяжении и становились более темно-красными, в то время как плитки, расположенные дальше от огня, скорее всего, были окрашены дымом и имели более светло-оранжевый цвет.

Метод, используемый для крепления глиняной черепицы, зависит от формы, размера и стиля конкретной черепицы. По большей части традиционные и современные методы установки глиняной черепицы очень похожи, за исключением того, что современная практика всегда включает использование деревянной обшивки и рубероида.Но большинство самых ранних глиняных черепиц укладывали без использования деревянной обшивки и вешали прямо на кровельные рейки и рейки, которые прибивали к стропилам крыши; эта практика продолжалась до середины 19 века в некоторых регионах. Хотя этот метод крепления позволял обеспечить хорошую вентиляцию и упростил поиск утечек и ремонт, он также означал, что общая водонепроницаемость крыши полностью зависела от самой черепицы.

Выступы на нижней стороне этой сменной испанской глиняной черепицы помогают им прилипать к цементному раствору на кровельной обшивке.Фото: файлы NPS.

Постепенно появилась практика прибивать кровельную черепицу непосредственно к сплошной деревянной обшивке или подвешивать ее за «выступы» на горизонтальной рейке, которая прикреплялась к стропилам крыши или обшивке. Некоторые виды плитки, особенно более поздние плитки Mission или Barrel, укладывались на вертикальные полосы или рейки, прибитые к обшивке, или плитки были прикреплены к деревянным прогонам с помощью медной проволоки.

Частично из-за того, что они не всегда очень плотно прилегают друг к другу, некоторые формы черепицы, в том числе «Испанская», «Бочка» или «Миссия», а также другие типы переплетенных черепиц, сами по себе не являются полностью водоотталкивающими при использовании на очень низких крышах.Для них всегда требовалась некоторая форма подкровельного покрытия или дополнительный водостойкий нижний слой, такой как войлочное, битумное или цементное покрытие. В некоторых традиционных английских приложениях обработка, называемая «поджиганием», заключалась в использовании простого строительного раствора, чаще всего состоящего из соломы, грязи и мха. Конические плитки миссий старых испанских миссий в Калифорнии также укладывались в слой из глинистого раствора, смешанного с травой или соломой, который был их единственным средством прикрепления к очень низкой тростниковой или веточной обшивке (latia), которая поддерживала плитки.

Более поздние и современные методы кровли требуют, чтобы черепица была уложена на твердую деревянную обшивку l «(2,5 см), войлочную с покрытыми базовыми листами не менее 30 фунтов, или на наложенные мембраны или однослойные кровельные мембраны. Это существенно увеличивает водонепроницаемость крыши за счет добавления второго слоя гидроизоляции. Горизонтальные и вертикальные линии, нанесенные мелом, служат ориентиром при укладке плитки и указывают ее рисунок. Большинство плиток имеют одно или два отверстия, чтобы их можно было прикрепить с помощью медных гвоздей или вешалок и / или с выступающими наконечниками для фиксации или подвешивания на рейках или планках, прикрепленных к основной обшивке.

Перед укладкой плитки необходимо установить медные или свинцовые желоба, отливы и желоба, желательно с использованием коррозионно-стойкого металла калибром не менее 26 (20-24 унции), выступающего минимум на 12 дюймов (30,5 см) под плиткой от кромка или в соответствии со спецификациями производителя.Для долгого срока службы и ожидаемой прочности глиняной черепицы, как и в случае с кровельными гвоздями, для окладов и водостоков следует выбирать только металл самого высокого качества.

Эти клиновидные глиняные изразцы были точно воспроизведены по археологическим материалам, обнаруженным на месте.Фото: файлы NPS.

«Полевую черепицу» обычно заказывают по количеству «квадратов», то есть плоского участка 10 футов x 10 футов (25 см x 25 см), необходимого для покрытия секции крыши. Компания по производству черепицы или подрядчик по кровле должны рассчитать необходимое количество черепицы в соответствии с типом крыши и на основе чертежей архитектора для обеспечения точности. Это должно включать в себя специальную плитку для коньков и карнизов, декоративную отделку, частичные «квадраты» с допуском примерно 10-20% на поломку и дополнительную плитку для хранения для последующего ремонта случайных повреждений.Попав на стройплощадку, черепица равномерно укладывается стопками на крыше, в пределах досягаемости кровельщиков.

Укладка черепицы начинается первым слоем у нижнего края кровли у карниза. Способы укладки и крепления кровельной черепицы различаются в зависимости от типа и конструкции черепицы и формы крыши, а также от региональных практик и местных погодных условий. Приподнятая облицовка, брус, двойной или тройной слой плитки или специальная плитка для защиты от птиц под карнизом могут использоваться для поднятия первого ряда плиток на необходимую высоту и угол, необходимые для наилучшего функционирования крыша.Плитка располагается так, чтобы выступать над ранее установленной водосточной системой не менее чем на 1-1 / 2 дюйма (4 см), чтобы дождевая вода стекала в центральную часть желоба. После того, как этот первый слой будет тщательно установлен и проверен с уровня земли на предмет Прямолинейность и цветовые нюансы, и соответственно скорректированные, последовательные ряды перекрывают те, что ниже, поскольку кровельщик работает по диагонали вверх по крыше к коньку. Размещение и укладка плитки в квадрате 10 дюймов x 10 дюймов (25 см x 25 см) может потребовать в среднем 16-1 / 2 человеко-часов.

Большинство плоских глиняных плиток имеют одно или два отверстия, расположенных наверху, или на «выступе» или «выступе», выступающем вертикально либо с лицевой, либо с нижней стороны плитки, для крепления плитки к обшивке, рейке или обрешетке. полосы внизу. По мере укладки последовательных рядов плитки эти отверстия будут закрыты следующим слоем плитки, указанным выше. Традиционно глиняную черепицу на самых старых черепичных крышах вешали на кровельные рейки с дубовыми деревянными колышками. Поскольку эти деревянные колышки гнили, их обычно заменяли гвоздями.Сегодня медные гвозди размером 1–3 / 4 дюйма (4,5 см) предпочтительнее для крепления плитки, потому что они самые долговечные, хотя можно использовать и другие устойчивые к коррозии гвозди. Менее прочные гвозди сокращают срок службы кровля из глиняной черепицы, которая зависит от крепежных материалов и других компонентов кровли, а также от самой черепицы. Глиняная кровельная черепица, как и кровельный шифер, предназначена для крепления на гвозди, а шляпки гвоздей всегда должны выступать немного выше Поверхность плитки: гвозди не следует вбивать слишком глубоко в планки обрешетки, потому что слишком большое давление на плитку может привести к ее поломке во время циклов замораживания / оттаивания или при ходьбе по крыше.

Обычная плоская черепица, как и шифер, крепится к обшивке крыши только с помощью гвоздей. Их укладывают внахлест, чтобы обеспечить необходимую степень водонепроницаемости кровельного покрытия. Поскольку плоская плоская черепица в большинстве случаев перекрывает почти половину черепицы, этот тип черепичного кровельного покрытия приводит к значительно более тяжелой крыше, чем переплетенная черепичная крыша, которая не требует такого перекрытия черепицы.Переплетенные плоские черепицы образуют единый слой и сплошное кровельное покрытие. Хотя технически можно ожидать, что большинство переплетенных черепиц на всех крышах, кроме самых крутых, останутся на месте, потому что они свешиваются на выступающие выступы из кровельных планок или реек, в современных кровельных методах их часто прибивают для дополнительной безопасности. В большинстве случаев рекомендуется прибивать хотя бы каждую вторую плитку.

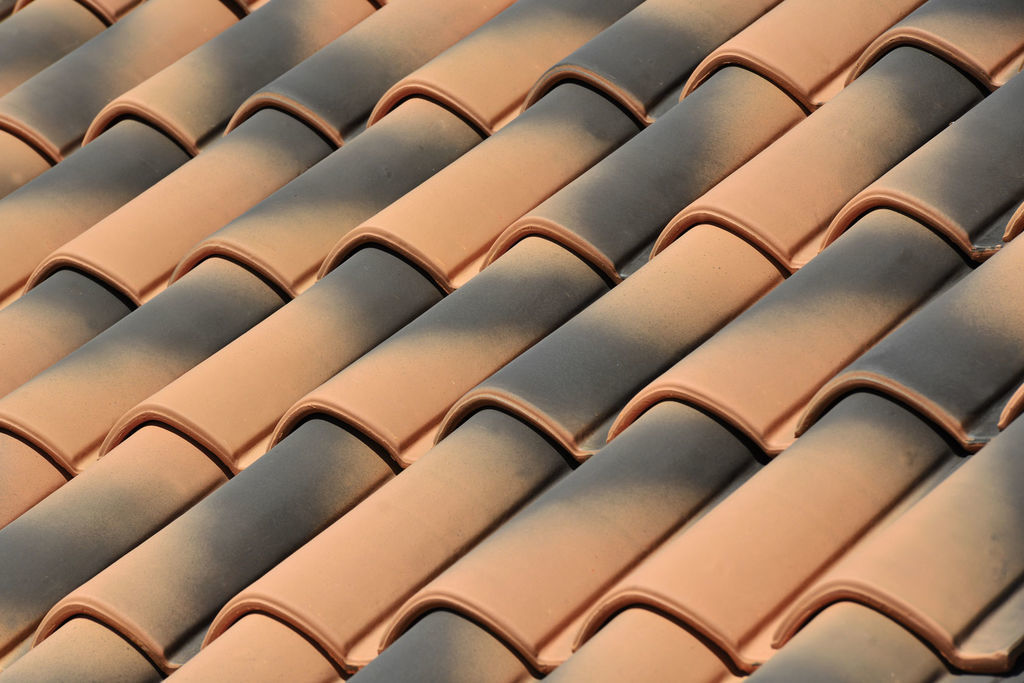

В случае плиток Mission или Barrel, где один полуцилиндр перекрывает другой перевернутый полуцилиндр, образуя конструкцию крышки и поддона (крышка и лоток), крепление является более сложным.Панели, которые опираются непосредственно на обшивку, просто прибиваются гвоздями, но есть два способа прикрепления облицовочных плиток, которые лежат на панелях. Их можно закрепить с помощью медной проволоки, прибитой к обшивке, или привязать к вертикальным медным полосам, идущим за плиткой. Другой метод требует установки вертикальных реек или планок для гвоздей на крыше, к которой прибивается облицовочная плитка, или использования гвоздей или крючков для черепицы, которые прикрепляются к нижней панели и закрепляются витой медной проволокой.

Иногда под плитку добавляли цементный раствор или другой подслой, такой как трава, мох или солома, или раствор, армированный волосами. До использования валяния это было особенно распространенной практикой на некоторых плоских плоских черепичных или испанских черепичных крышах с низкими высотами, которые сами по себе не были особенно водонепроницаемыми. Раствор также помог предотвратить попадание проливного дождя под панцири, и в современных кровлях до сих пор принято добавлять немного цементного раствора, чтобы закрепить их.

На коньке или вальме кровли глиняную черепицу обычно прикрепляют к приподнятому стрингеру с помощью гвоздей и небольшого количества раствора, эластичного цемента или мастики. Стык герметизируют гибкой накладкой из меди или свинца. Коньковая черепица часто несколько больше и декоративнее, чем полевая черепица, используемая на широких участках крыши.

Способ крепления глиняной черепицы к обшивке также частично определяется уклоном кровли.Обычно требования к креплению возрастают с увеличением уклона крыши. Для пологих подъемов от 4 до 6 дюймов (10–15 см) при спуске 12 дюймов (30,5 см) веса плиток обычно достаточно, чтобы удерживать их на рейке за гребень или «выступ» на рейке. нижняя сторона черепицы, и только для плитки по периметру требуются металлические зажимы для крепления ее к обшивке. Но даже на этих крышах с низким скатом черепица обычно прибивается гвоздями для дополнительной безопасности, а на крышах с большим уклоном требуются дополнительные меры крепления, или в районах, подверженных сильным ветрам или землетрясениям.Для более крутых скатных крыш, таких как башни, 7–11 дюймов (18–28 см) или 12–15 дюймов (30,5–38 см) на участке длиной 12 дюймов (30,5 см), черепица прибивается гвоздями и образуется полоса по периметру. Плитка толщиной от трех до четырех плиток крепится зажимами. При подъеме крыши более 16 дюймов (41 см) на 12 дюймов (30,5 см) и в зонах, подверженных землетрясениям или ураганам, каждая черепица может быть закреплена как гвоздем, так и медный или коррозионно-стойкий металлический зажим, а также часто нанесите немного кровельной мастики или раствора.

Установка глиняной черепицы в районах со значительным количеством снегопадов — более 24 дюймов (61 см) в год — также несколько отличается от обычных рекомендаций.Могут потребоваться рейки большего размера, а также дополнительная обрезка или привязка плитки, чтобы надежно прикрепить ее к обшивке. Сама конструкция крыши также может нуждаться в дополнительных подкреплениях, а также во вставке небольших снежных зажимов или снежных птиц, которые выступают над поверхностью черепицы, чтобы предотвратить соскальзывание снега и льда с крыши и повреждение черепицы.

Выявление общих проблем и сбоев

В то время как сама черепица из глиняной черепицы, скорее всего, испортится из-за повреждения морозом, система кровли из глиняной черепицы чаще всего выходит из строя из-за поломки системы крепления.Поскольку деревянные колышки, которыми ранние плитки крепились к расколотым вручную рекам, гнили, их часто заменяли железными гвоздями, которые сами легко разъедаются дубильной кислотой из дубовых реек или обшивки. Износ металлического фартука, желобов и желобов также может привести к выходу из строя кровли из глиняной черепицы.

Еще одна область потенциального отказа исторической кровли из глиняной черепицы — это система поддержки. Глиняная черепица тяжелая, и важно, чтобы конструкция крыши была прочной.Если желобам и водосточным трубам разрешено заполняться мусором, вода может скопиться и просочиться под кровельную черепицу, что в конечном итоге приведет к разрушению кровельных реек, системы обшивки и крепления или даже конструктивных элементов крыши. В морозную погоду под плиткой может скапливаться лед и вызывать поломку во время цикла замораживания / оттаивания. Таким образом, как и в случае с любым типом кровли, вода и неправильно обслуживаемые системы отвода дождевой воды и дренажа также являются основными причинами разрушения исторических крыш из глиняной черепицы.

Глиняная плитка может быть изготовлена ​​вручную или на станке; В общем, крыши, установленные до конца 19 века, состоят из черепицы ручной формовки, причем черепица машинного производства становится все более доминирующей по мере совершенствования технологий в течение 20 века. Сама глиняная плитка, сделанная вручную или изготовленная на станке, может различаться по качеству от плитки к плитке. Выцветание растворимых солей на поверхности может указывать на то, что плитка имеет чрезмерную пористость, которая возникает из-за недожога во время ее изготовления.Пористая плитка низкого качества особенно подвержена растрескиванию и растрескиванию внешней поверхности во время циклов замораживания-оттаивания. Пропуская влагу, пористая черепица может привести к гниению обрешетки и конструкции крыши. Проблема может усугубляться укладкой водостойкой строительной бумаги или строительного войлока, которые в некоторых случаях могут препятствовать нормальной вентиляции.

Глиняную черепицу также можно повредить, если кровельщики неосторожно ходят по незащищенной крыше во время ремонта, или из-за нависания ветвей деревьев, падающих ветвей деревьев или сильного града.Сломанная черепица больше не может обеспечивать сплошную водонепроницаемую поверхность, тем самым позволяя воде проникать в конструкцию кровли, и может в конечном итоге привести к ее разрушению, если сломанную черепицу не заменить своевременно.

Хотя современные глиняные плитки машинного изготовления более однородны по внешнему виду, чем их аналоги ручной работы, они также могут выйти из строя. Иногда браком могут быть целые партии плитки, производимой серийно.

Регулярный осмотр и обслуживание

Специальная система, состоящая из латунной или медной проволоки, используется для крепления этой конической черепичной черепицы.Фото: файлы NPS.

Сломанная или отсутствующая черепица или протечки внутри здания — очевидные признаки того, что историческая черепичная крыша нуждается в ремонте. Несмотря на то, что может быть ясно, что крыша протекает, найти источник утечки может быть не так просто. Это может потребовать тщательного обследования на чердаке, а также подъема на крышу и выборочного удаления черепицы в примерном месте протечки крыши. Источник утечки на самом деле может быть не там, где он кажется.Вода может поступать в одном месте и проходить вдоль элемента кровли на некотором расстоянии от фактической утечки, прежде чем проявиться в виде пятна от воды, повреждений штукатурки или гнилых деревянных элементов конструкции.

Временная защита при ремонте

В некоторых случаях может потребоваться временная защита и стабилизация, чтобы предотвратить дальнейшее повреждение или ухудшение исторической кровли из глиняной черепицы. Листы фанеры, пластик, рулонная кровля или рубероид могут обеспечить кратковременную защиту до тех пор, пока не будут закуплены материалы для ремонта или замены.Другой вариант может заключаться в возведении временных подмостей, обшитых или покрытых прозрачным или полупрозрачным полиэтиленовым покрытием по всей крыше. Это не только защитит открытые элементы кровли во время ремонта или до тех пор, пока не будет произведен ремонт, но и позволит пропускать достаточно естественного света, чтобы можно было проводить работы по замене кровли, защищая рабочих от холода или сырой погоды.

Общее руководство по ремонту

После определения источника и причины утечки необходимо произвести соответствующий ремонт конструкционных элементов кровли, деревянной обшивки, фетра или рубероида, если он является частью кровельной мембраны, или, возможно, вертикальных обрешеток крыши, к которым может быть прикреплена черепица. прикрепил.Если проблема ограничивается водосточными желобами и мигает в негодном состоянии, ремонт или замена, вероятно, потребуют временного удаления некоторых соседних плиток, чтобы получить к ним доступ. Если кровельная черепица чрезвычайно хрупкая и по ней нельзя ходить даже при соответствующей защите (см. Ниже), может также потребоваться удалить несколько рядов или большую площадь черепицы и сохранить их для последующей повторной установки, чтобы создать «путь» дойти до места ремонта, не повредив имеющуюся плитку. Даже если большая часть самой черепицы выглядит неповрежденной, но уже не надежно прикреплена к основанию крыши из-за износа системы крепления или элементов кровли, все черепицы следует промаркировать и удалить для хранения.Независимо от того, предполагает ли ремонтный проект удаление только нескольких поврежденных плиток, или если всю плитку необходимо удалить и заново закрепить, историческая глиняная черепица по своей природе хрупкая, и ее следует осторожно поднимать с помощью сланцевого рыхлителя. Плитку можно повторно прикрепить одну за другой с помощью новых коррозионно-стойких медных гвоздей, медных лент или петель, «покалывания» или других средств после того, как на крыше будет сделан необходимый ремонт.

Замена отдельных плиток

Самый сложный аспект замены одной битой глиняной черепицы — это сделать так, чтобы не сломать соседнюю черепицу.В то время как по плоской черепичной черепице осторожный кровельщик обычно может ходить без большой вероятности серьезных повреждений, высокопрофильные панцири очень хрупкие и легко ломаются. Используя листы фанеры, доски или мешки из мешковины, наполненные песком, для распределения веса профессиональный кровельщик может перемещаться по крыше, чтобы исправить сломанную черепицу или гидроизоляцию, не нанося дополнительных повреждений. Другой метод заключается в том, чтобы зацепить лестницу за конек для поддержки и равномерного распределения веса кровельщика.

Сломанную плитку следует осторожно удалить, вставив под плитку сланцевый рыхлитель или ножовку, чтобы срезать гвоздь или гвозди, удерживающие ее на месте.Если последовательные слои плитки уже уложены, закрывая отверстия для ногтей, будет невозможно прикрепить новую плитку гвоздями через отверстия, поэтому потребуется альтернативный метод крепления. Прибив язычок из медной ленты двойной толщины к обшивке под плиткой, новую заменяющую плитку можно вставить на место и закрепить на месте, согнув медную полосу вверх с двойной толщиной меди над плиткой. Таким же образом можно использовать грифельный крючок или «тингл».Эта система крепления работает вместо гвоздей.

При замене несовместимой исторической плитки и если подходящая глиняная черепица не может быть получена, можно переместить часть исходной плитки на более заметные места на крыше, где она повреждена, и вставить новую заменяющую плитку. во второстепенных или задних местах или в других местах, где он не виден, например, за дымоходами, парапетами и слуховыми окнами. Несмотря на то, что заменяющая плитка может первоначально соответствовать исходной исторической плитке при первой установке, она, вероятно, вырастет или постареет до несколько другого цвета или оттенка, который со временем станет более очевидным.Таким образом, следует позаботиться о том, чтобы вставить новую заменяющую плитку в как можно более незаметном месте. Новую глиняную черепицу машинного производства или бетонную черепицу, как правило, не следует использовать для ремонта крыш старой черепицы ручной работы из-за очевидных различий во внешнем виде.

Источники замены плитки

При восстановлении или ремонте кровли из глиняной черепицы всегда рекомендуется сохранить и использовать как можно больше оригинальной черепицы. Иногда, особенно при работе с черепичными крышами типа «поддон и крышка», хотя многие «закрывающие» плитки могут быть сломаны и потребовать замены, можно повторно использовать всю или большую часть «поддельных» черепиц, которые менее восприимчивы к повреждения, чем «укрытие» плитки.Но в большинстве случаев, если не удастся получить подходящие замены, если более 30 процентов кровельной черепицы потеряно, сломано или непоправимо повреждено, может возникнуть необходимость заменить всю историческую черепицу новой подходящей черепицей. При подсчете количества или процента отсутствующих или сломанных плиток, которые необходимо заменить, важно заказать дополнительные плитки, чтобы учесть поломку и повреждение во время транспортировки и на стройплощадке. Необходимо отметить размер плиток: все ли они одинакового размера, одинакового размера, но уложены с разной степенью экспонирования, чтобы компенсировать изменения в перспективе, или градуированных размеров в соответствии с горизонтальными рядами — типично, например, для конических или крышу башен.

Многие плитки конца 19-го и начала 20-го века имеют на обратной стороне название компании, которая их производила, а также размер и название конкретной формы плитки. Некоторые компании, которые вели бизнес в Соединенных Штатах на рубеже веков, все еще производят многие традиционные формы плитки и, возможно, смогут предоставить необходимые заменители. Но важно знать, что в некоторых случаях, хотя название конкретного рисунка плитки могло остаться прежним, фактическая форма, размер, толщина и профиль могли немного измениться, так что новая плитка не соответствует исторической плитке. достаточно близко, чтобы он мог служить совместимой заменой отсутствующей или сломанной плитке.Хотя такие плитки могут быть приемлемыми для использования на второстепенном или менее заметном фасаде или для использования, когда требуется замена всей черепичной крыши, они не подходят для использования на хорошо видимой части крыши.

Даже если конкретная плитка больше не производится компанией, исходные формы могут все еще существовать, которые можно использовать для изготовления новых плиток, соответствующих историческим плиткам, если необходимое количество достаточно велико, чтобы гарантировать индивидуальный заказ. Другие компании хранят и продают утилизированную плитку, а также поддерживают в наличии множество старых плиток, которые можно идентифицировать и сопоставить по номеру и отпечатку компании на обратной стороне плитки.Третьи компании полностью специализируются на воспроизведении исторических глиняных плиток по индивидуальному заказу для конкретных проектов по сохранению.

Современная глиняная плитка даже более разнообразна, чем историческая. Многие формы и стили предлагаются в большом разнообразии цветов и глазури. Некоторые производители производят плитку со смешанными цветами, а также плитку разных оттенков, которые необходимо тщательно смешивать при укладке. Тем не менее, важно помнить, что многие из этих современных черепиц могут не подходить для использования на исторических крышах из глиняной черепицы.Также необходимо учитывать место изготовления. Например, плитка, предназначенная для использования в жарком и сухом климате, может не выдержать влажную погоду, резкие перепады температуры или циклы замораживания-оттаивания. Некоторые формы плитки и многие цвета, особенно очень яркие и сильно застекленные, имеют полностью современный дизайн и не соответствуют традиционным американским стилям и, следовательно, не подходят для использования в исторических зданиях.

Ремонт вышедшей из строя системы крепления

Глиняная черепица, как отмечалось ранее, часто дольше своих систем крепления.Деревянные колышки гниют, гвозди ржавеют, и даже медные гвозди, которые не вбиты должным образом, могут вырваться из конструктивных элементов крыши. Хотя это необычно, что всю глиняную черепицу на крыше необходимо заменить, если не может быть получена подходящая замена, нередко старые черепичные крыши снимают всю свою черепицу, чтобы заменить черепицу новыми креплениями и рессорами. . При выходе из строя системы крепления необходимо снять всю черепицу и снова прикрепить ее новыми, устойчивыми к коррозии крепежными элементами.Если возможно, все плитки должны быть пронумерованы и должна быть нарисована диаграмма, показывающая расположение каждой плитки, чтобы помочь в воспроизведении исходного рисунка и цветовых вариаций при повторной укладке плиток. В идеале каждую плитку следует пронумеровать, чтобы гарантировать, что она будет переустановлена ​​на прежнее место. Но это не всегда возможно или практично, и может быть достаточно просто сгруппировать плитки по мере их удаления по типу, размеру или функциям, например, полевые плитки, нестандартные плитки для бедер, слуховые окна и выступы, а также специально вырезанные части.Это поможет облегчить повторную установку плитки. Если необходимо удалить всю плитку, вероятно, будет хорошей идеей рассмотреть возможность установки слоя современного рубероида поверх деревянной обшивки. Это добавит еще один слой гидроизоляции и обеспечит временную защиту во время перелива кровли.

Даже если плитки изначально крепились деревянными штифтами, обычно рекомендуется повторно подвешивать их с помощью коррозионно-стойких, предпочтительно тяжелых медных или алюминиевых гвоздей или крючков.Сегодня существует множество нетрадиционных систем крепления для кровли из глиняной черепицы, и многие из них запатентованы. Подрядчики по кровельным работам и архитекторы могут иметь индивидуальные предпочтения, и некоторые системы могут лучше подходить, чем другие, для соответствия определенной форме крыши или для удовлетворения конкретных климатических или сейсмических требований. Оригинальные рейки или другие элементы крыши, которые могли износиться, должны быть заменены на оригинальные, используя обработанную под давлением древесину. Может потребоваться дополнительная поддержка, особенно если исходная крыша была неадекватной или плохо спроектированной.

Замена перепрошивки

Обветшалые фонари, желоба и водосточные трубы, как правило, следует заменять натурой, чтобы они соответствовали историческим материалам. Медь или покрытая свинцом медь, если она подходит для здания, или нержавеющая сталь с терновым покрытием часто предпочтительнее для использования на исторических крышах из глиняной черепицы из-за их долговечности и долговечности. Тем не менее, окрашивание меди из водосточных труб иногда может быть проблемой на светлых кирпичных стенах, что следует учитывать при планировании замены систем отвода дождевой воды.Кровли из глиняной черепицы обычно имеют систему открытых ендов, в которой плитки разделены металлическими накладками на пересечениях секций крыши под разными углами. Это значительно упрощает установку нового оклада, так как при этом необходимо удалить лишь несколько окружающих плиток. Новую медную оклейку, которая слишком «яркая», можно сделать так, чтобы она смешалась и «смягчилась», нанеся кисть на нее кипяченым льняным маслом или запатентованными растворами.

Несоответствующий ремонт

Самый важный ремонт, которого следует избегать, — это замена сломанной или отсутствующей черепицы в историческом здании материалами, отличными от натуральной глиняной черепицы.Бетонная, металлическая или пластиковая черепица, как правило, не подходят для замены глиняной черепицы. Им не хватает естественных цветовых вариаций глиняной плитки, и они не имеют такой же текстуры, формы, толщины или неровностей поверхности.

Несмотря на то, что большая часть бетонной плитки и композиционной плитки изготавливается так, чтобы она напоминала общую форму, если не точный профиль, глиняной черепицы, бетонная черепица, как правило, слишком толстая, а также не имеет диапазона цветов, присущего натуральной глиняной черепице.Бетонная плитка не подходит для ремонта или замены отдельных исторических глиняных плиток.

Замыкать историческую крышу из глиняной черепицы кровельной смолой, герметиком, асфальтом, кусками металла или другой глиняной черепицей также неуместно. Такие методы лечения визуально несовместимы. Они также могут причинить физический ущерб. Вода может скапливаться за этими участками, тем самым ускоряя разрушение кровельной обшивки и систем крепления, а во время расширения и сжатия цикла замораживания-оттаивания нарастание льда на участках может разрушить окружающую черепицу.

Сама глиняная черепица при правильной установке практически не требует ухода. Часто именно система крепления, используемая для крепления плитки к обшивке, выходит из строя и требует замены, а не сами плитки. Фактически, поскольку глиняные плитки часто переживали конструкцию здания, их нередко было повторно использовать в другом здании. Когда крепежная система вышла из строя или опорная конструкция кровли вышла из строя, глиняную черепицу можно относительно легко снять, можно будет произвести необходимый ремонт, а историческую черепицу можно восстановить с помощью новых, устойчивых к коррозии гвоздей или крючков.Сломанную или поврежденную черепицу следует незамедлительно заменить, чтобы предотвратить дальнейшее повреждение соседней черепицы или самой конструкции крыши.

Как и в случае с любым другим историческим кровельным материалом, регулярное обслуживание, такое как очистка желобов и водосточных труб, может продлить срок службы черепичной крыши. Дополнительные профилактические меры могут включать размещение проволочной сетки над отверстиями водосточной трубы или по всему желобу, чтобы предотвратить скопление мусора и скопление воды. Периодический осмотр нижней стороны крыши с чердака после сильного дождя или ледяной бури на предмет пятен от воды может выявить утечки на ранних стадиях, которые можно устранить до того, как они перерастут в более серьезные и серьезные ремонтные проблемы.

Если для проекта требуется замена черепицы, она должна максимально соответствовать оригинальной черепице, поскольку историческая крыша из глиняной черепицы, вероятно, будет одной из самых значительных особенностей здания. Плитка из натуральной глины имеет присущие ей цветовые вариации, текстуру и цвет, которые так важны для определения характера исторической черепичной крыши. Таким образом, только глиняная черепица традиционной формы подходит для ремонта исторической глиняной черепичной крыши.

Избранные источники глиняной черепицы

Терракота Бостон Вэлли
6860 Саут Эбботт Роуд
Orchard Park, NY 14127
Архитектурная терракотовая и глиняная черепица на заказ

С.C.N. Глиняная черепица (Canteras Cerro Negro S.A.)
8280 College Parkway, Suite 204
Ft. Myers, FL 33919
Дистрибьюторы C.C.N. глиняная черепица из Аргентины

Земля / Формы Альфреда
5704 Ист-Вэлли-роуд
Alfred Station, NY 14803
Репродукция глиняной черепицы на заказ

Gladding, McBean and Co.
P.O. Box 97
Lincoln, CA 95648
Производитель с 1875 года терракотовой и глиняной черепицы и по индивидуальному заказу репродукции

Hans Sumpf Company, Inc.
40101 Авеню 10
Madera, CA 93638
ИЗГОТОВЛЕНИЕ НА ЗАКАЗ Глиняная черепица в стиле миссионерской работы

International Roofing Products, Inc.
4929 Wilshire Blvd., Suite 750
Лос-Анджелес, Калифорния


Новая глиняная черепица, часть подходящая для исторических зданий

London Tile Co.
65 Уолнат-стрит,
Нью-Лондон, Огайо 44851
Репродукция глиняной черепицы НА ЗАКАЗ

LudowiciCeladon, Inc.
4757 Дорожный завод плитки
New Lexington, OH 43764
Производитель глиняной черепицы с 1880-х годов и ее репродукции.

M.C.A. (Maruhachi Ceramics of America, Inc.)
1985 Сэмпсон-авеню
Corona, CA 91719
Новая глиняная черепица, некоторые подходят для исторических зданий

Северная компания по продаже черепицы
P.O. Box 275
Миллгроув, Онтарио, LOR 1VO, Канада
Традиционная глиняная черепица, импортированная из Англии и Южной Америки

Raleigh, Inc.
6506 Business U.S. Route 20
P.O. Box 448
Belvidere, IL 61008-0448
Инвентаризация новой и утилизированной глиняной черепицы.

Supradur Manufacturing Corp.
P.O. Box 908
Rye, NY 10580
Импортирует испанскую (S) глиняную черепицу из Франции

TileSearch
P.O. Box 580
Роанок, Техас 76262
Компьютеризированная сеть для новой и утилизированной глиняной черепицы

United States Tile Company
P.О. Box 1509
909 Западная Железнодорожная улица,
Corona, CA 91718
Новая глиняная черепица, некоторые подходят для исторических зданий

Примечание: размеры в этой публикации приведены как в общепринятых стандартах США. Система и международная (метрическая) система для сравнительных целей. Метрическая преобразования в некоторых случаях являются приблизительными и на них не следует полагаться для подготовки технического задания.

Благодарности

Энн Э.Гриммер — старший историк архитектуры в Отделе охраны природы Службы национальных парков; Пол К. Уильямс — менеджер по культурным ресурсам в ВВС. Оба автора хотят поблагодарить следующих лиц за техническую помощь, которую они оказали при подготовке этой публикации: Эдна Кимбро, Architectural Conservator, Watsonville, CA; Эдвин С. Кребс, AIA, K. Norman Berry Associates, Луисвилл, Кентукки; Мелвин Манн, TileSearch, Роанок, Техас; Уолтер С.Мардер, AIA, Отдел исторических ресурсов, Таллахасси, Флорида; Гил Санчез, FAIA, Гилберт Арнольд Санчес, Incorporated, Санта-Крус, Калифорния; Терри Палмитер и Сандра Скофилд, Альфред, штат Нью-Йорк; и профессиональные сотрудники Службы национальных парков. Кроме того, авторы выражают благодарность Карин Мурр Линк, которая подготовила рисунки, иллюстрирующие это краткое изложение.

Настоящая публикация подготовлена ​​в соответствии с Законом о сохранении национального исторического наследия 1966 года с внесенными в него поправками, который предписывает министру внутренних дел разрабатывать и предоставлять информацию об исторических объектах.Служба технической сохранности (TPS), Служба национальных парков, готовит стандарты, руководства и другие образовательные материалы по ответственным методам сохранения исторических памятников для широкой общественности.

сентябрь 1992 года

Азеведо Дж. «Черепичная кровля». Прекрасное жилищное строительство . № 60 (апрель / май 1990 г.), стр. 3641.

Белль, Джон, Джон Рэй Хок, младший, и Стивен А. Климент, редакторы. Традиционный Детали для реставрации, ремонта и реабилитации зданий .Из Архитектурные графические стандарты [Ramsey / Sleeper] изданий 1932–1951 годов ». Нью-Йорк: John Wiley & Sons, Inc., 1991.

Дэвис, Чарльз Томас. Практический трактат по производству кирпича, Плитка, терракота и т. Д. Филадельфия: Генри Кэри Бэрд и компания, 1884.

Фидлер, Джон. «Черепичные, шиферные и каменные крыши». Традиционный Брошюра с технической информацией для дома . № 1. 1991.

Лабин, Клем. «Как отремонтировать старую крышу» Старый дом Журнал .Vol. XI, № 3 (апрель 1983 г.), стр. 6469

Лабин, Клем и Джудит Сигель Лиф. «Возвышение декоративного Крыша »и« Список источников традиционной кровли традиционного здания » И специальности. « Традиционное здание . Том 5, № 3 (май / июнь 1992), стр. 3546.

Мелвилл, Ян А. и Ян А. Гордон. Ремонт и обслуживание Дома . Лондон: The Estates Gazette Limited, 1973,

.

Пур, Патрисия. «Черепичная крыша.» Журнал старого дома . Vol. XV, № 5 (сентябрь / октябрь 1987 г.), стр. 2229.

«Особый выпуск крыш». Журнал Старого Дома . Том XI, № 3 (апрель 1983 г.).

Sweetser, Sarah M. Записки по консервации 4: Кровля для исторических зданий . Вашингтон, округ Колумбия: Служба национальных парков, США. Департамент внутренних дел, 1978 год.

Фогель, Нил А. Кровельные молитвенные дома: руководство по кровле для церкви и администраторы храмов .Информационная серия № 59. Чикаго: Национальный Фонд сохранения исторического наследия и вдохновляющее партнерство, 1992 г.

Уайт, Ричард. Olmsted Park System, Эллинг Ямайской равнины, Ямайка Плейн, Массачусетс: Планирование сохранения крыши эллинга . Примеры сохранения. Вашингтон, округ Колумбия: Сохранение наследия и Служба отдыха, Министерство внутренних дел США, 1979 год.

Производство и устойчивость | Wienerberger

Производство и устойчивость | Винербергер

Этот браузер больше не поддерживается.Переключитесь на поддерживаемый браузер, например Chrome, Firefox, Safari или Edge.

Wienerberger несет ответственность за обеспечение доступности природных ресурсов для будущих поколений.Изучите ключевые этапы нашего производственного процесса и то, как мы управляем ресурсами ниже

Узнайте, как мы управляем природными ресурсами, включая энергию, воду и биоразнообразие, на наших заводах по всей Великобритании.

  • Как изготавливаются наши изделия?

Как изготавливаются наши изделия?

Изготовление кирпича — это одновременно наука и искусство.Wienerberger производит разнообразный ассортимент глиняных изделий различных размеров, текстур и цветов, что требует навыков материаловедов, инженеров, геологов и руководителей проектов, и это лишь некоторые из них. Принципы производства кирпича, брусчатки и глиняной черепицы аналогичны.

Сырье


Важнейшим сырьем для наших керамических изделий (кирпича, брусчатки и черепицы) является глина, однако в ассортимент продукции входят песок, добавки и красящие пигменты.На большинстве наших заводов есть специальный карьер в непосредственной близости от завода, что позволяет сократить расстояние транспортировки глины до места производства. Это также означает, что Wienerberger осуществляет тщательный надзор за соблюдением экологических и социальных норм в большей части нашей цепочки поставок материалов. Когда карьеры подходят к концу, они возвращаются в естественную среду обитания, где может процветать дикая природа.

Препарат


После добычи из карьера глина подготавливается путем измельчения и измельчения для достижения консистенции и однородности по размеру частиц.На этом этапе с глиной смешиваются вода, песок и другие добавки, такие как переработанные или вторичные материалы.

Формовка

Два наиболее распространенных типа кирпича названы в честь способа их образования. Экструдированный кирпич получают, когда глину прессуют в форму с помощью экструзионных головок и затем разрезают на отдельные кирпичи.В то время как мягкие глиняные кирпичи с более высоким содержанием влаги прессуются в особые формы, а затем переворачиваются на поддон.

Черепица

Wienerberger имеет специально разработанные формы, в которых формуются наши инновационные продукты. Это позволяет нам создавать новые формы и характеристики продукции, которые делают черепицу Wienerberger уникальной.

Сушка

Формованные изделия затем укладываются на многоразовые металлические поддоны или печные тележки и транспортируются в сушилку.Процесс сушки подготавливает кирпичи к обжигу за счет извлечения влаги из мягких «зеленых» кирпичей. В зависимости от типа продукта время высыхания составляет от 4 до 45 часов. За это время содержание влаги упадет ниже 2%.

Обжиг


После сушки продукты переносятся в печь, где их обжигают при температуре 1000–1100 ° C.Эта высокая температура необходима для обеспечения долговечности, прочности и огнестойкости, присущих строительным изделиям из глины. Инженеры Wienerberger постоянно работают над снижением энергопотребления в процессе обжига. Инновации в управлении сырьем, технологиях обжига и обжига в последние годы повысили нашу энергоэффективность.

Упаковка и доставка


После остывания обожженные продукты проходят контроль качества и упаковываются для отправки.Мы используем перерабатываемый пластиковый кожух и ленту из термоусадочной пленки, которые обеспечивают необходимую защиту при транспортировке при использовании минимального количества упаковки. Большинство кирпичей и брусчатки Wienerberger укладываются в стопку, позволяющую перевозить их вилочными погрузчиками без использования деревянных поддонов, однако поддоны используются для транспортировки черепицы и некоторых более ценных товаров.

С заводами, расположенными на юге, в центральной части Англии и на севере Англии, транспортные расстояния между производственными и строительными площадками могут быть сведены к минимуму, что еще больше снижает воздействие нашей деятельности на окружающую среду.

Сырье

Хотя наше первичное сырье (глина, песок, вода) в изобилии с геологической точки зрения, Винербергер понимает, что это не всегда так, и стремится «делать больше с меньшими затратами» с помощью ряда инициатив по повышению эффективности использования ресурсов.

Отсутствие глинистых отходов при производстве

Наши фабрики стремятся к нулевым отходам глины при производстве, возвращая обрезки от процесса формования и несовершенные необожженные продукты на склад глины.Затем эта глина повторно используется в будущих производственных циклах. Если считается, что обожженные керамические изделия не соответствуют нашим высоким стандартам качества, они могут быть измельчены и переработаны либо в процессе производства, либо проданы в виде заполнителя.

Вторичное содержание


Wienerberger включает материалы из альтернативных, переработанных и вторичных источников (MARSS), что снижает потребление ресурсов первичной глины и, используя побочные продукты из других отраслей, Wienerberger удаляет материалы со свалок.Процент использования MARSS зависит от производителя и продукта, поэтому, пожалуйста, запрашивайте текущее процентное содержание MARSS при заказе.

Дематериализация


Wienerberger принял вызов «делать больше с меньшими затратами», инвестируя в исследования и разработки, чтобы наши продукты были прочными, легкими и эффективными.Это привело к выпуску новых изделий из кирпича, а также инновационной бетонной черепицы Thin Leading Edge (TLE) и глиняной простой черепицы 20/20 New Generation.

  • Выбросы энергии и углекислого газа

Энергия и выбросы углекислого газа

Дорожная карта устойчивого развития Wienerberger на 2020 год определяет сложные задачи по повышению энергоэффективности и сокращению выбросов углекислого газа

Energy является важным ингредиентом производственного процесса Wienerberger: нам требуется температура выше 1000 ° C, чтобы превратить глину в прочный и долговечный керамический строительный продукт.Нам также нужна энергия, чтобы готовить, формировать и упаковывать наши продукты.

Выбросы CO2, возникающие в результате потребления энергии в процессе производства кирпича и черепицы, можно разделить на две категории: прямые выбросы от сжигания (сжигание газа и масел) и косвенные выбросы, связанные с производством электроэнергии. Однако существует третий источник выбросов углекислого газа, называемый технологическими выбросами, которые выделяются из глины во время обжига.

Изменение климата — реальная и серьезная проблема, на которую Винербергер отвечает несколькими способами:

  • Обязуемся сократить выбросы CO 2 на 20% от уровня 2013 года к 2020 году.
  • Производство прочных строительных изделий, требующих минимального обслуживания в течение длительного срока службы.
  • Закупка возобновляемой электроэнергии для использования на всех наших заводах и в офисах.
  • Использование сертифицированной системы энергоменеджмента (EMS) ISO 50001 для эффективного энергоменеджмента.
  • Утилизация отработанного тепла в производственном процессе для снижения потребления газа.
  • Отстаивает концепции энергоэффективного проектирования зданий, такие как дом е4.
  • Производство устойчивых строительных материалов, которые продолжают работать, несмотря на меняющийся климат.


Транспорт и упаковка

Наша стратегия устойчивого развития выходит за рамки заводских ворот

Упаковка


Большинство кирпичей и брусчатки Wienerberger укладываются в стопку, позволяющую транспортировать вилочным погрузчиком без использования поддона.Деревянные поддоны обычно используются только для транспортировки кирпича и черепицы особой формы, после чего поддоны могут быть возвращены на наши площадки для бетонной черепицы для вторичной переработки. Wienerberger использует перерабатываемую пластиковую термоусадочную пленку и ленту, которые обеспечивают необходимую защиту при транспортировке при использовании минимального количества упаковки.

Транспорт

Благодаря распространению заводов по всей стране и стратегически расположенным распределительным узлам расстояния транспортировки до строительных площадок могут быть сведены к минимуму.Там, где это возможно, контрактные автоперевозчики Wienerberger имеют сертифицированную систему экологического менеджмента ISO 14001 и используют грузовики, оснащенные технологией, позволяющей минимизировать шум и сократить выбросы до стандарта Евро 6. Чтобы свести к минимуму воздействие на окружающую среду при транспортировке нашей продукции, используется ценовая льгота доставки полной загрузки. Если это невозможно, мы стремимся группировать заказы для достижения полной доставки. При импорте продукции из Европы мы фрахтуем суда, которые перевозят около 850 000 кирпичей на загрузку, что позволяет снизить выбросы на милю по сравнению с аналогичным автомобильным транспортом.Транспортная политика Wienerberger отражает ожидания наших перевозчиков.

Вода

Вода является важным ингредиентом для производства кирпича, глиняной черепицы и брусчатки, поэтому очень важно, чтобы мы ответственно относились к воде

Уменьшение, повторное использование, переработка


Наши заводы могут снизить общее потребление воды за счет прямого повторного использования воды для мытья форм продукции или повторного использования воды для использования в других целях, таких как мойка колес грузовых автомобилей.

Инновация в производстве


Мы сотрудничаем со специалистами по водным ресурсам из консалтинговых агентств и университетов, чтобы определить возможности для экономии воды и уменьшения нашего водного следа. Это привело к лучшему пониманию пороговых значений качества воды, что, в свою очередь, позволило нам заменить водопроводную воду (питьевого качества) водой из неосновных источников, таких как сбор дождевой воды и лагуны на территории.Эти нововведения повышают нашу устойчивость к нехватке воды.

Отходы

Мы понимаем, что лучший способ управлять отходами — это вообще не создавать их. В Wienerberger уделяется большое внимание управлению качеством продукции, поскольку «все правильно с первого раза» позволяет сэкономить энергию, воду и сырье, а также предотвратить образование отходов

Дизайн изделия


С самого начала разрабатывая продукцию с учетом долговечности и эффективности использования материалов, Wienerberger избегает образования отходов на наших заводах.Это также гарантирует, что продукты поступают к нашим клиентам в хорошем состоянии и хорошо работают на месте.

Утилизация обожженного продукта

Если обожженный продукт не соответствует нашим строгим требованиям к качеству, он будет отделен и переработан. Обычные способы переработки включают дробление для получения заполнителя или повторное использование в нашем производственном процессе.

Управление отходами на месте

Практически все отходы, образующиеся при производстве строительных изделий из глины, не являются опасными. Очень небольшие количества опасных отходов отправляются специализированным подрядчикам, а некоторые, такие как замасленные тряпки и электроника, перерабатываются для дальнейшего использования.Wienerberger добивается высоких показателей переработки неопасных материалов. По возможности мы возвращаем использованные материалы и оборудование нашим поставщикам для повторного использования или переработки.

Wienerberger способствует сохранению биоразнообразия на наших объектах и ​​в обществе в целом

Наши операции по разработке карьеров и производства создали множество сред обитания, которые в сочетании с землей, которой мы владеем и которой мы управляем, обеспечивают биоразнообразие ландшафта.Даже промышленные здания и действующие карьеры являются домом для диких животных, таких как гнездящиеся птицы, насекомые и полевые цветы.

Биоразнообразие на наших предприятиях и вокруг них

На многих участках Винербергера есть районы, перечисленные как объекты особого научного интереса национального значения (УОНИ) или местные обозначения по экологическому или геологическому значению. Эти участки управляются для поддержания и развития биоразнообразия совместно с Natural England и соответствующими местными властями.Наши методы управления включают в себя посадку живых изгородей, копчение при севообороте и кошение для сохранения полевых цветов и трав, которые, в свою очередь, поддерживают множество насекомых и мелких млекопитающих.

За воротами завода

В дополнение к спонсорству местных фондов дикой природы в регионах, где мы работаем, Wienerberger в партнерстве с экологической консалтинговой компанией EcoSurv производит индивидуальный ассортимент ящиков для птиц и летучих мышей, которые могут быть дискретно встроены в жилые дома и пристройки, что является тонким способом продвижения биоразнообразие городского и пригородного ландшафта.

кирпич и плитка | строительный материал

кирпич и черепица , изделия из конструкционной глины, выпускаемые в виде стандартных единиц, используемые в строительстве.

Кирпич, впервые произведенный в высушенной на солнце форме не менее 6000 лет назад и предшественник широкого спектра конструкционных глиняных изделий, используемых сегодня, представляет собой небольшую строительную единицу в форме прямоугольного блока, сформированного из глины или сланца. или смеси и обожжены (обожжены) в печи или печи для получения прочности, твердости и термостойкости.Первоначальная концепция древних кирпичных мастеров заключалась в том, что блок не должен быть больше, чем то, с чем может легко справиться один человек; Сегодня размер кирпича варьируется от страны к стране, и кирпичная промышленность каждой страны производит кирпичи разных размеров, которые могут исчисляться сотнями. Большинство кирпичей для большинства строительных целей имеют размеры примерно 5,5 × 9,5 × 20 сантиметров (2 1 / 4 × 3 3 / 4 × 8 дюймов).

Конструкционная глиняная плитка, также называемая терракотовой, представляет собой более крупную строительную единицу, содержащую множество полых пространств (ячеек), и используется в основном в качестве подкладки для облицовки кирпичом или для оштукатуренных перегородок.

Конструкционная облицовочная плитка из глины часто глазируется для использования в качестве открытой отделки. Настенная и напольная плитка — это тонкий шамотный материал с натуральной или глазурованной отделкой. Карьерная плитка — это плотный шамотный продукт для полов, террас и промышленных помещений, где требуется высокая стойкость к истиранию или воздействию кислот.

Получите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Кирпич шамотный применяется в мусоросжигательных печах, котельных, промышленных и домашних печах, каминах.Канализационная труба обжигается и покрывается глазурью для использования в канализационных системах, системах промышленных сточных вод и общей канализации. Дренажная плитка бывает пористой, круглой, а иногда и перфорированной, и используется в основном для сельскохозяйственного дренажа. Кровельная черепица изготавливается в виде полукруглой (испанская черепица) и различной плоской черепицы, напоминающей сланец или кедр; он широко используется в странах Средиземноморья.

Существует также множество изделий из цемента и заполнителей, которые заменяют и обычно выполняют те же функции, что и изделия из конструкционной глины, перечисленные выше.Эти изделия из неглинистого кирпича и плитки кратко описаны в конце статьи. Однако основная тема этой статьи — кирпич и плитка из шамота.

шамотный кирпич и плитка — два самых важных продукта в области промышленной керамики. Для получения дополнительной информации о природе керамических материалов см. Статьи, представленные в Industrial Ceramics: Outline of Coverage, особенно статьи о традиционной керамике. О длительном рассмотрении основного применения шамотного кирпича и плитки см. Статью «Строительство зданий».

История кирпичного производства

Глиняный кирпич, высушенный на солнце, был одним из первых строительных материалов. Вполне возможно, что на реках Нил, Евфрат или Тигр после наводнения отложившаяся грязь или ил потрескались и образовали лепешки, которые можно было бы превратить в грубые строительные блоки для постройки хижин для защиты от непогоды. В древнем городе Ур в Месопотамии (современный Ирак) первая настоящая арка из обожженного на солнце кирпича была построена около 4000 г. до н. Э. Сама арка не сохранилась, но ее описание включает первое известное упоминание минометов, отличных от грязи.Для скрепления кирпичей использовалась битумная слизь.

Обожженный кирпич, несомненно, уже производили просто путем тушения огня с помощью сырцовых кирпичей. В Уре гончары открыли принцип закрытой печи, в которой можно было контролировать тепло. Зиккурат в Уре — образец ранней монументальной кирпичной кладки, возможно построенной из высушенного на солнце кирпича; через 2500 лет (около 1500 г. до н.э.) ступени были заменены обожженным кирпичом.

По мере того, как цивилизация распространялась на восток и запад от Ближнего Востока, росло производство и использование кирпича.Великая Китайская стена (210 г. до н. Э.) Была построена из обожженных и высушенных на солнце кирпичей. Ранними примерами кирпичной кладки в Риме были реконструкция Пантеона (123 г. н.э.) с беспрецедентным кирпичным и бетонным куполом, 43 метра (142 фута) в диаметре и высоте, а также Ванны Адриана, где для строительства использовались терракотовые столбы. поддерживающие полы, подогреваемые ревущими пожарами.

Эмалирование, или остекление кирпича и плитки, было известно вавилонянам и ассирийцам еще в 600 г. до н. Э., Опять же благодаря гончарному искусству.Великие мечети Иерусалима (Купол Скалы), Исфахана (в Иране) и Тегерана являются прекрасными примерами глазурованной плитки, используемой в качестве мозаики. Некоторые из голубых оттенков этих глазурей не могут быть воспроизведены с помощью существующих производственных процессов.

Западная Европа, вероятно, использовала кирпич как строительную и архитектурную единицу больше, чем в любой другой области мира. Это было особенно важно в борьбе с разрушительными пожарами, которые хронически поражали средневековые города. После Великого пожара 1666 года Лондон превратился из деревянного города в город из кирпича исключительно для защиты от огня.
